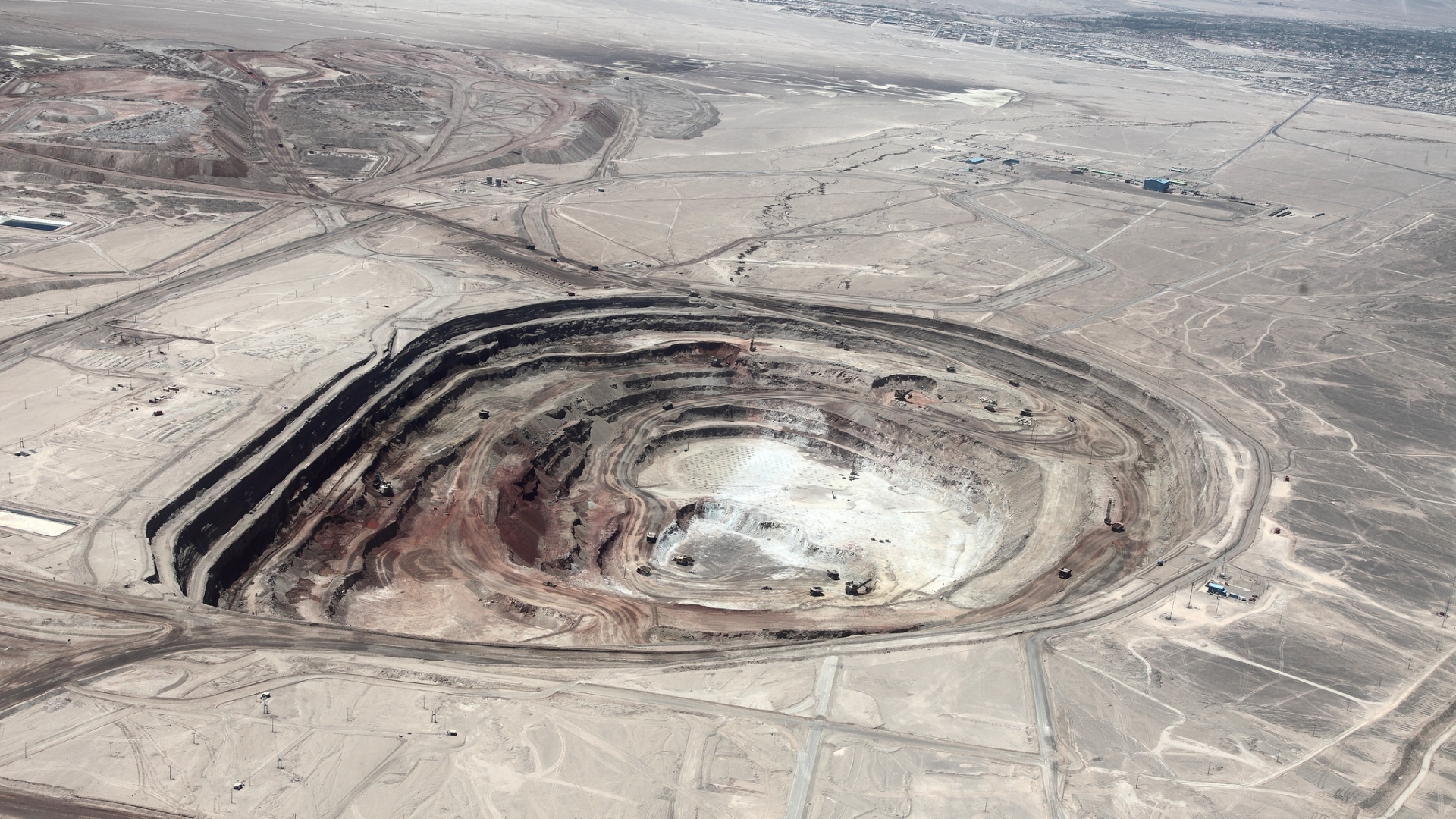

Optimización del pit final en minería open pit: métodos de cálculo, equipos críticos e impacto en la planificación minera

La optimización del pit final define hasta dónde conviene extraer un yacimiento a cielo abierto bajo condiciones técnicas, económicas, geotécnicas y operacionales. No es solo un ejercicio de software: es una decisión estratégica que condiciona reservas, vida útil, fases mineras, flota, Capex, Opex y valor económico del proyecto.

Por qué el pit final es una decisión crítica

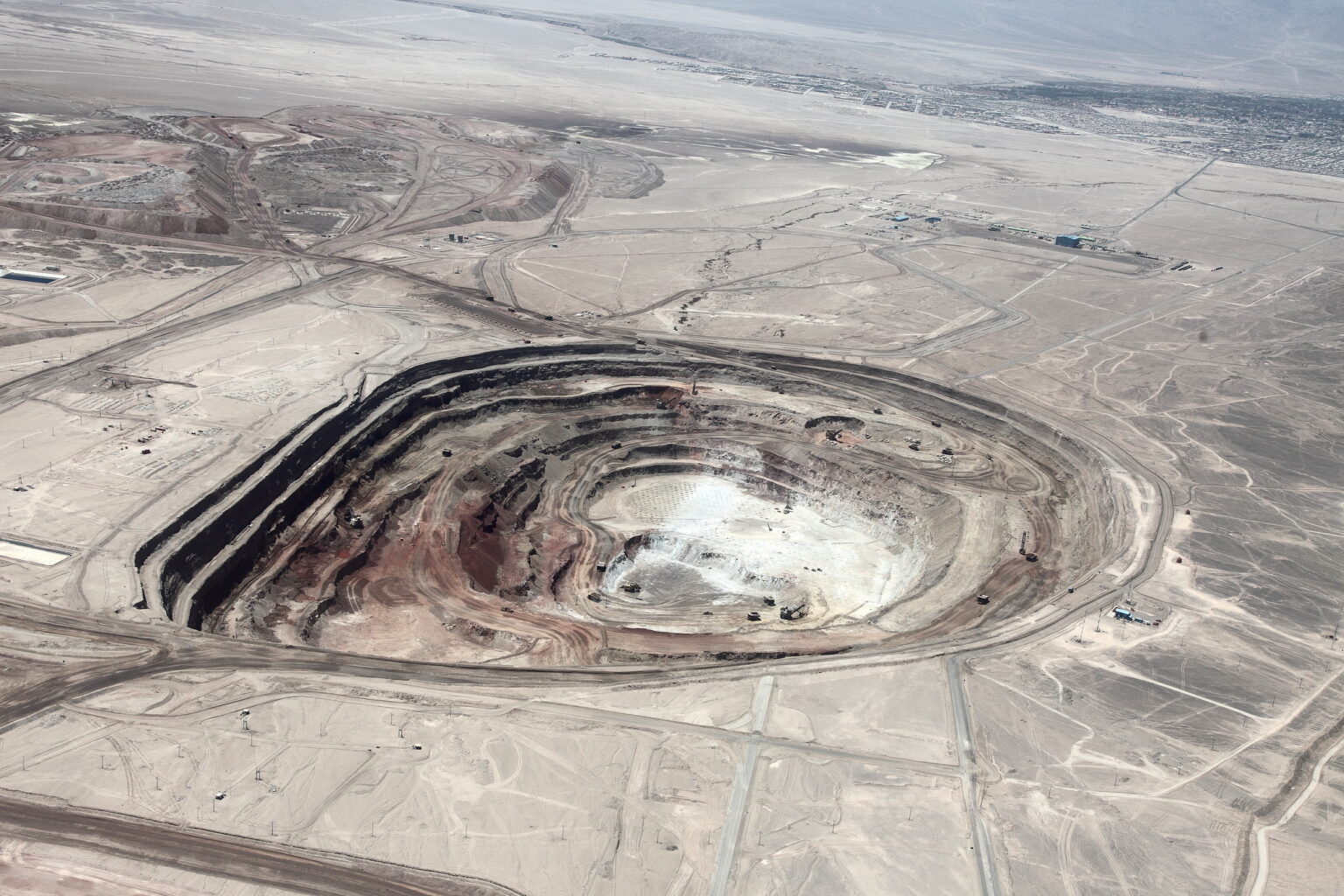

En minería a cielo abierto, el pit final representa el límite económico y técnico de extracción. Define qué bloques del modelo geológico serán minados y cuáles quedarán fuera porque su extracción no genera suficiente valor bajo las condiciones consideradas.

Esta decisión impacta directamente en:

• Reservas minables.
• Relación estéril/mineral.
• Vida útil de la mina.
• Secuencia de fases o pushbacks.
• Requerimientos de flota.
• Diseño de rampas.
• Capacidad de planta.
• Botaderos.
• Infraestructura.
• Capex inicial.
• Costo por tonelada.
• Valor presente neto del proyecto.

Un pit final sobredimensionado puede incorporar material marginal que aumenta el movimiento de estéril y reduce el retorno económico. Un pit demasiado conservador puede dejar mineral rentable sin extraer y subestimar el potencial del proyecto.

Por eso, la optimización del pit final es uno de los pasos más relevantes de la planificación minera open pit.

Qué es el pit final

El pit final, también llamado ultimate pit limit, es la envolvente máxima del rajo que permite extraer el mineral económicamente rentable, respetando restricciones técnicas como ángulos de talud, precedencias de bloques, geometría minera, límites geotécnicos, costos, recuperaciones y precios de venta.

En términos simples, responde una pregunta central: ¿hasta qué profundidad y extensión conviene explotar el yacimiento?

La respuesta no depende solo de la ley del mineral. También depende de:

• Precio del commodity.
• Recuperación metalúrgica.
• Costo mina.
• Costo planta.
• Costo de transporte.
• Costo de venta.
• Dilución.
• Pérdida minera.
• Densidad.
• Pendiente de taludes.
• Geometría del cuerpo mineralizado.
• Distancia a botaderos.
• Capacidad de planta.
• Tasa de descuento.
• Restricciones ambientales, sociales o de propiedad minera.

Por eso, dos proyectos con leyes similares pueden tener pits finales muy distintos si cambian sus costos, recuperación metalúrgica, geotecnia, infraestructura o precio de largo plazo.

Cómo se construye la base técnica: el modelo de bloques

La optimización del pit final parte desde el modelo de bloques. Este modelo representa el yacimiento como una matriz tridimensional de bloques, donde cada bloque contiene información geológica, económica y técnica.

Un bloque puede incluir:

• Ley de cobre, oro, hierro, molibdeno u otro mineral.
• Densidad.
• Tipo de roca.
• Dominio geometalúrgico.
• Recuperación estimada.
• Mineralización.
• Clasificación de recursos.
• Valor económico.
• Costo de extracción.
• Costo de procesamiento.
• Costo de venta.
• Dilución y pérdida minera.
• Restricciones geotécnicas.
• Parámetros metalúrgicos.

A partir de esta información, cada bloque se valoriza. Si el ingreso esperado del bloque supera sus costos asociados, puede tener valor económico positivo. Si no, puede ser clasificado como estéril o material no económico.

El punto clave es que un bloque rentable ubicado en profundidad puede requerir extraer muchos bloques de estéril sobre él. La optimización debe decidir si el valor del bloque mineralizado justifica remover todo el material necesario para llegar hasta él.

Método Lerchs-Grossmann

El método Lerchs-Grossmann es uno de los algoritmos clásicos para determinar el límite óptimo de un rajo abierto. Su fortaleza está en considerar relaciones de precedencia entre bloques: para extraer un bloque profundo, primero deben extraerse los bloques superiores y laterales requeridos por la geometría del talud.

En términos conceptuales, el algoritmo busca el conjunto de bloques que maximiza el valor económico total del pit, respetando restricciones de pendiente. La metodología está basada en teoría de grafos y ha sido ampliamente utilizada en planificación minera estratégica; incluso publicaciones técnicas de Whittle Consulting destacan que el enfoque Lerchs-Grossmann se consolidó como una de las bases más desarrolladas para resolver el problema del límite final del rajo. (Whittle Consulting)

Su principal ventaja es que entrega una solución matemáticamente robusta para el pit económico bajo los supuestos ingresados. Su limitación es que el resultado sigue dependiendo de la calidad del modelo de bloques y de los parámetros económicos, geotécnicos y metalúrgicos utilizados.

Método del cono flotante

El método del cono flotante es una técnica más intuitiva y tradicional. Evalúa bloques mineralizados aplicando un cono geométrico hacia la superficie, considerando el ángulo de talud. Si el valor del mineral contenido dentro del cono supera el costo de remover el estéril asociado, ese volumen puede ser considerado económico.

Su ventaja es que resulta fácil de entender y visualizar. Su limitación es que puede ser menos robusto que métodos basados en optimización matemática global, especialmente en yacimientos complejos donde múltiples conos se superponen o compiten por valor.

Aunque hoy muchos softwares utilizan algoritmos más avanzados, el cono flotante sigue siendo útil como herramienta conceptual para explicar la lógica económica detrás del pit final: no basta con que exista mineral; debe pagar su acceso.

Pseudoflow y optimización moderna

Los métodos modernos de optimización también incorporan algoritmos como pseudoflow, diseñados para resolver problemas de flujo máximo y cierre máximo en redes de bloques. En la práctica, estos enfoques buscan resolver de manera eficiente grandes modelos de bloques con millones de celdas, manteniendo restricciones de precedencia y geometría.

Este tipo de optimización es especialmente relevante en proyectos de gran escala, donde el tamaño del modelo, la cantidad de escenarios y la sensibilidad económica requieren tiempos de cálculo razonables.

La diferencia para el planificador no está solo en el nombre del algoritmo, sino en su capacidad para generar envolventes consistentes, evaluar múltiples escenarios y conectar el pit final con fases, secuencias, mezcla de mineral, restricciones de planta y valor económico.

Revenue Factor y pits anidados

Uno de los pasos más importantes en la optimización es la generación de pits anidados mediante el uso de Revenue Factor. Este factor modifica el valor económico del mineral, normalmente escalando el precio del commodity o el ingreso esperado, para generar una familia de pits progresivos.

Con un Revenue Factor bajo, el software genera pits más pequeños y conservadores, enfocados en mineral de mayor valor. A medida que el factor aumenta, los pits crecen e incorporan material más marginal.

Este análisis permite visualizar cómo evoluciona el rajo bajo distintos escenarios económicos. También ayuda a seleccionar fases o pushbacks, porque los pits anidados muestran una progresión natural desde zonas de mayor valor hacia expansiones más amplias.

En la práctica, los pits anidados son fundamentales para definir:

• Pit inicial.
• Fases de expansión.
• Pushbacks.
• Secuencia de extracción.
• Escenarios de precio.
• Sensibilidad económica.
• Perfil de producción.
• Relación estéril/mineral por etapa.

La optimización no termina con elegir el pit de mayor tonelaje. El objetivo es seleccionar un pit y una secuencia que maximicen valor, reduzcan riesgo y sean operacionalmente ejecutables.

Software utilizado en optimización de pit final

La industria utiliza distintas plataformas para optimización, diseño y planificación open pit. Entre las más conocidas están GEOVIA Whittle, Deswik, Maptek Vulcan, Datamine Studio OP, Micromine y herramientas de planificación como GEOVIA MineSched.

GEOVIA Whittle está orientado a planificación estratégica y evaluación de viabilidad económica del depósito, incluyendo optimización del pit y generación de planes de largo plazo. (Dassault Systèmes) Deswik, por su parte, ha desarrollado herramientas para integrar planificación open pit, programación, optimización de acarreo y flujos de trabajo de diseño minero. (Deswik)

El software no reemplaza el criterio minero. Su función es procesar escenarios, restricciones y modelos con velocidad y consistencia. La interpretación técnica sigue siendo responsabilidad del equipo de planificación, geotecnia, geología, metalurgia, operaciones y evaluación económica.

Principales equipos asociados al pit final

Aunque el pit final se calcula en gabinete, su diseño debe ser ejecutable en terreno. Por eso debe considerar los equipos principales de la operación.

Perforadoras

Las perforadoras definen el patrón de tronadura, diámetro de pozo, altura de banco y fragmentación esperada. Su capacidad condiciona el ritmo de preparación de material para carguío.

En minería open pit de gran escala se utilizan perforadoras rotativas o DTH, dependiendo de la dureza de la roca, diámetro requerido, profundidad de banco y diseño de tronadura.

Una mala fragmentación puede afectar directamente a palas, chancadores, camiones y costos de mantenimiento.

Palas eléctricas y excavadoras hidráulicas

Las palas eléctricas son comunes en operaciones de gran escala por su capacidad de carguío, productividad y menor costo energético relativo cuando existe infraestructura eléctrica adecuada. Las excavadoras hidráulicas ofrecen mayor flexibilidad, especialmente en bancos complejos, fases estrechas, prestripping o zonas con geometría variable.

El pit final debe permitir bancos, anchos operacionales y radios de trabajo compatibles con estos equipos. No basta con que el pit sea económicamente óptimo; debe poder ser minado con la flota seleccionada.

Camiones mineros

Los camiones definen buena parte del costo mina. Su tamaño, capacidad, velocidad, pendiente admisible, consumo y distancia de acarreo influyen directamente en el costo por tonelada.

A medida que el pit se profundiza, aumentan las distancias de acarreo, los tiempos de ciclo, el consumo de combustible y la necesidad de flota. Por eso el diseño del pit final debe analizar rutas, rampas, botaderos, chancadores y fases de explotación.

Un pit profundo puede ser económicamente atractivo en el modelo, pero difícil de sostener si genera requerimientos de flota excesivos o cuellos de botella en rampas.

Bulldozers, motoniveladoras y equipos auxiliares

Los equipos auxiliares son críticos para mantener caminos, botaderos, frentes de carguío, bermas, seguridad operacional y continuidad del ciclo mina.

En la práctica, muchas pérdidas de productividad se originan por caminos en mal estado, botaderos congestionados o frentes mal preparados. Estos aspectos deben considerarse al pasar desde pit optimizado a diseño operativo.

Chancadores, correas y sistemas de transporte

El pit final también debe evaluar la estrategia de transporte de mineral: camión a chancador, chancado in-pit, correas transportadoras, stockpiles intermedios o sistemas mixtos.

En pits profundos, el transporte puede convertirse en el principal cuello de botella económico. Por eso, en ciertos proyectos, el análisis del pit final debe integrarse con estudios de IPCC, chancado primario, ubicación de chancadores, rampas, correas y botaderos.

Variables económicas que controlan el pit final

El pit final es altamente sensible a los supuestos económicos. Algunas de las variables más importantes son:

• Precio de largo plazo del commodity.
• Tipo de cambio.
• Costo mina.
• Costo planta.
• Costo de procesamiento por tipo de mineral.
• Recuperación metalúrgica.
• Costo de venta y refinación.
• Ley de corte.
• Dilución.
• Pérdida minera.
• Capex de infraestructura.
• Capacidad de planta.
• Costo de transporte.
• Tasa de descuento.
• Impuestos, royalties y permisos.
• Costo de cierre.

Una pequeña variación en precio, recuperación o costo de mina puede cambiar significativamente el límite económico del rajo. Por eso, el pit final no debe analizarse como un único resultado, sino como una familia de escenarios.

Variables geotécnicas y operacionales

La geotecnia es una de las restricciones más importantes. Los ángulos de talud determinan cuánto estéril debe removerse para llegar al mineral. Un talud más tendido puede aumentar significativamente el volumen de estéril y reducir el valor del pit. Un talud más empinado puede mejorar la economía, pero aumentar el riesgo geotécnico si no está debidamente respaldado.

Las principales variables geotécnicas y operacionales son:

• Ángulo interrampa.
• Ángulo global.
• Altura de banco.
• Ancho de berma.
• Dominios geotécnicos.
• Fallas estructurales.
• Condiciones hidrogeológicas.
• Ancho mínimo de fase.
• Ancho de rampa.
• Pendiente máxima de rampa.
• Radio de giro.
• Espacio para carguío.
• Acceso a botaderos.
• Interacción con infraestructura existente.
• Límites de propiedad o permisos.

Un pit óptimo matemáticamente puede necesitar ajustes importantes al transformarse en diseño minero operativo. La optimización entrega una envolvente económica; el diseño final debe convertir esa envolvente en una mina construible, segura y operable.

Relación entre pit final, fases y pushbacks

El pit final define el límite máximo, pero no define por sí solo la secuencia óptima de explotación. Para eso se diseñan fases o pushbacks.

Las fases permiten extraer primero las zonas de mayor valor y diferir material marginal o estéril hacia etapas posteriores. Una buena secuencia mejora el flujo de caja, reduce el Capex inicial y permite alimentar la planta con mineral de mejor valor en los primeros años.

Una mala secuencia puede generar el efecto contrario: alto movimiento de estéril temprano, baja ley inicial, necesidad excesiva de flota y menor valor presente neto.

La selección de fases debe equilibrar:

• Valor económico.
• Accesibilidad.
• Ancho operacional.
• Continuidad de mineral.
• Requerimientos de flota.
• Capacidad de planta.
• Relación estéril/mineral.
• Seguridad geotécnica.
• Disponibilidad de botaderos.
• Plan de permisos.
• Estrategia de financiamiento.

En planificación minera, muchas veces la diferencia entre un proyecto robusto y uno débil no está en el pit final, sino en la secuencia elegida para llegar a él.

Importancia para la planificación minera open pit

La optimización del pit final es la base de la planificación estratégica. Define el marco dentro del cual se construyen los planes de producción, desarrollo, inversión y operación.

A partir del pit final se elaboran:

• Diseño conceptual del rajo.
• Fases mineras.
• Secuencia de explotación.
• Plan de producción.
• Perfil de leyes.
• Perfil de estéril.
• Requerimientos de flota.
• Plan de botaderos.
• Plan de chancado y transporte.
• Plan de infraestructura.
• Evaluación económica.
• Estimación de reservas.
• Vida útil de mina.
• Estrategia de cierre.

Si el pit final está mal definido, todo el plan minero queda comprometido. Puede sobrestimar reservas, subestimar costos, diseñar una flota insuficiente o construir una secuencia que no maximiza valor.

Métodos de cálculo más utilizados

En términos prácticos, los métodos más relevantes para optimización del pit final son:

• Valorización económica de bloques.
• Lerchs-Grossmann.
• Cono flotante.
• Pseudoflow.
• Generación de pits anidados.
• Revenue Factor.
• Análisis de sensibilidad.
• Optimización de ley de corte.
• Evaluación de fases o pushbacks.
• Scheduling de largo plazo.
• Evaluación económica por valor presente neto.
• Análisis de escenarios.

Cada método cumple una función distinta. La valorización de bloques define el valor base. El algoritmo de optimización define la envolvente económica. Los pits anidados permiten analizar progresiones. Las fases convierten la envolvente en secuencia minera. El scheduling define cuándo se extrae cada volumen. La evaluación económica permite comparar alternativas.

Errores frecuentes en la optimización del pit final

Uno de los errores más comunes es tratar el pit optimizado como si fuera diseño final. La envolvente generada por software debe ajustarse a rampas, bermas, bancos, anchos operacionales, accesos, drenaje, botaderos e interacción con infraestructura.

Otros errores frecuentes son:

• Usar precios demasiado optimistas.
• No sensibilizar costos de mina.
• Subestimar el efecto de la geotecnia.
• No considerar variabilidad metalúrgica.
• Aplicar una ley de corte fija sin revisar estrategia económica.
• Ignorar restricciones de planta.
• No integrar botaderos y transporte.
• Diseñar fases demasiado estrechas para los equipos.
• No considerar expansión de flota por profundidad.
• Confundir recursos con reservas minables.
• No revisar la sensibilidad del pit ante cambios de precio.
• No integrar planificación con operaciones.

Un pit final debe ser económicamente atractivo, técnicamente defendible y operacionalmente ejecutable.

Indicadores que deben revisarse

Para evaluar la calidad de una optimización, conviene revisar indicadores como:

• Valor presente neto.
• Toneladas de mineral.
• Toneladas de estéril.
• Relación estéril/mineral.
• Ley media.
• Recuperación estimada.
• Vida útil de mina.
• Capex requerido.
• Opex mina.
• Costo por tonelada.
• Costo por libra, onza o tonelada de producto.
• Perfil de alimentación a planta.
• Movimiento total mina.
• Requerimiento de camiones.
• Distancia media de acarreo.
• Profundidad final.
• Sensibilidad a precio.
• Sensibilidad a costo mina.
• Sensibilidad a recuperación.
• Sensibilidad geotécnica.

El análisis debe mirar no solo el valor total, sino también la calidad temporal del valor. Un pit puede tener buen valor final, pero exigir demasiado estéril temprano. En minería, el momento en que se genera el flujo de caja es tan importante como el volumen total extraído.

Rol de geología, geotecnia, metalurgia y operaciones

La optimización del pit final no puede depender solo del área de planificación. Requiere integración multidisciplinaria.

Geología debe asegurar que el modelo de bloques represente adecuadamente la mineralización, continuidad, dominios y clasificación de recursos.

Geotecnia debe definir ángulos de talud realistas, dominios estructurales, bermas, riesgos de estabilidad y condiciones hidrogeológicas.

Metalurgia debe entregar recuperaciones por tipo de mineral, dureza, comportamiento en planta, penalidades y restricciones de mezcla.

Operaciones debe validar que el diseño sea minable con la flota real, caminos posibles, rampas ejecutables, botaderos disponibles y restricciones de seguridad.

Finanzas debe evaluar escenarios de precio, tasa de descuento, impuestos, Capex y sensibilidad económica.

La optimización de pit final es un proceso técnico-económico, no solo geométrico.

Datos clave

• Concepto: límite económico y técnico máximo de una mina a cielo abierto.
• Base de cálculo: modelo de bloques valorizado.
• Métodos principales: Lerchs-Grossmann, cono flotante, pseudoflow, pits anidados y Revenue Factor.
• Variables críticas: precio, costos, recuperación, ley, geotecnia, dilución, pérdida minera y capacidad de planta.
• Equipos relevantes: perforadoras, palas, excavadoras, camiones, bulldozers, motoniveladoras, chancadores y sistemas de transporte.
• Impacto principal: define reservas, fases, vida de mina, flota, Capex, Opex y valor presente neto.
• Riesgo técnico: considerar como definitivo un pit optimizado que aún no ha sido transformado en diseño operativo.
• Área líder: planificación minera, con participación directa de geología, geotecnia, metalurgia, operaciones, mantenimiento y evaluación económica.

Qué debe evaluar una operación antes de definir el pit final

La decisión no debe basarse únicamente en el pit con mayor tonelaje ni en el escenario de precio más favorable. Una operación debe seleccionar un pit final que combine valor económico, robustez técnica, seguridad geotécnica y factibilidad operacional.

El criterio técnico más sólido es trabajar con escenarios: precio base, precio bajo, precio alto, costos sensibilizados, distintos ángulos de talud, recuperaciones variables y alternativas de capacidad de planta. Luego, ese análisis debe convertirse en fases mineras ejecutables, con rampas, accesos, botaderos, equipos y secuencia de producción.

El pit final no es el dibujo del último banco del rajo. Es la frontera estratégica entre mineral que crea valor y material que destruye valor. Definirlo bien permite construir un plan minero coherente; definirlo mal puede comprometer toda la economía del proyecto.
