Desde una cabina ubicada a más de seis metros del suelo, un operador controla una máquina de 4.000 HP capaz de mover 363 toneladas por viaje. Bajo su enorme tolva existe una combinación de motor, transmisión, hidráulica, frenos y sistemas digitales diseñada para trabajar durante miles de horas en una mina.

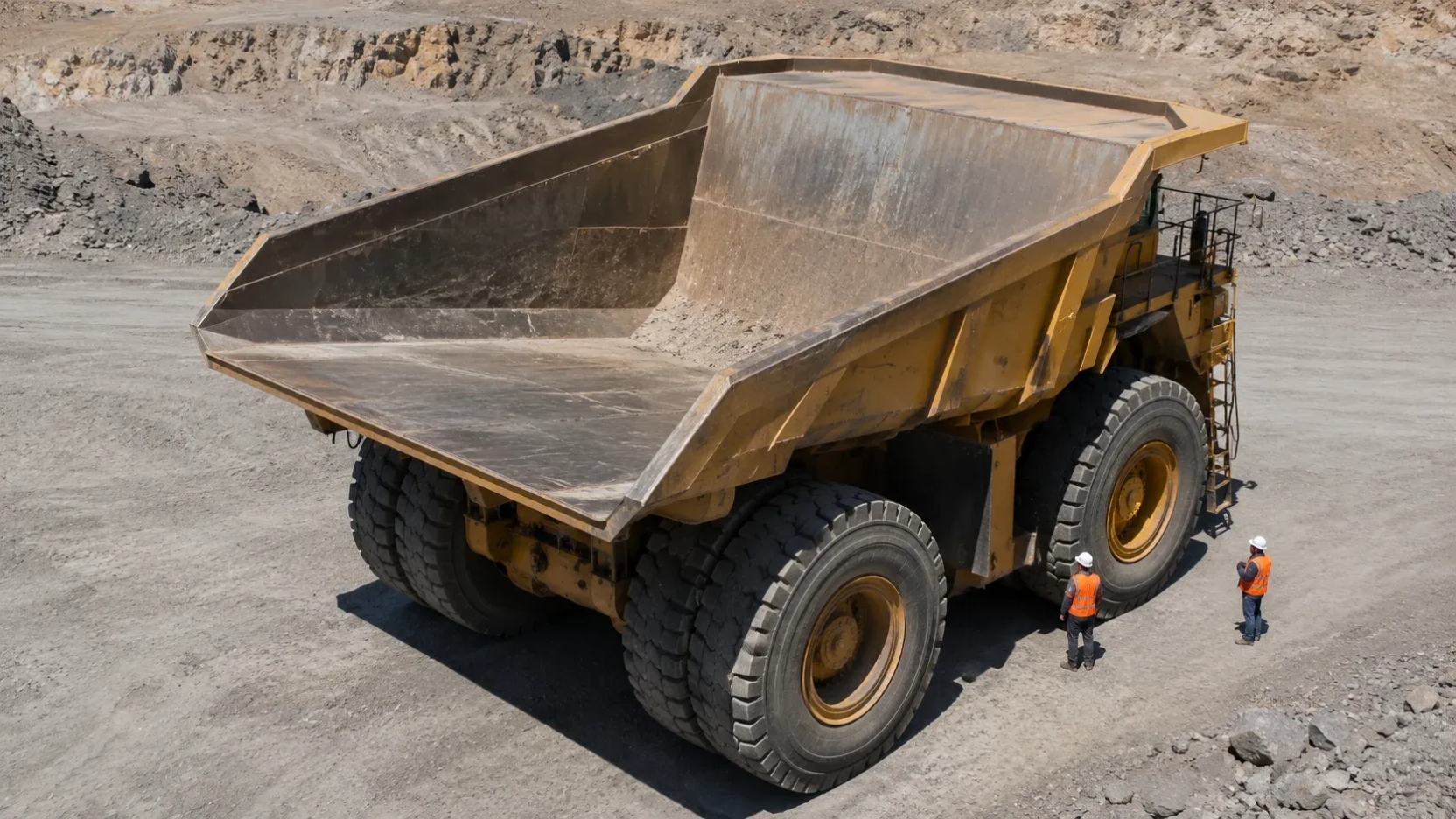

Visto desde abajo, un Caterpillar 797F parece más una construcción que un vehículo. Sus neumáticos superan ampliamente la altura de una persona, la cabina se encuentra varios metros sobre el suelo y su estructura completa mide alrededor de 15 metros de largo y más de 9 metros de ancho. Sin embargo, para entender realmente cómo una máquina puede transportar cientos de toneladas de roca hay que mirar lo que ocurre dentro.
Allí aparece una ingeniería mucho más compleja que simplemente instalar un motor enorme bajo una tolva gigante. El camión debe acelerar cargado, subir pendientes, frenar cientos de toneladas cuesta abajo, soportar impactos cuando una pala deposita roca sobre su estructura y repetir ese ciclo una y otra vez durante extensos turnos de producción.
Como referencia, el 797F posee una carga nominal de 363 toneladas métricas. Completamente cargado, el conjunto puede alcanzar aproximadamente 624 toneladas, una masa que obliga a diseñar prácticamente cada componente —desde la suspensión hasta los frenos— para condiciones que no existen en un vehículo convencional.
La cabina está a la altura de un segundo piso
Antes de conducirlo hay que subir.
El acceso al 797F se realiza mediante escaleras y pasarelas que conducen hasta una cabina cuya parte superior está a más de seis metros del suelo. Desde esa posición el operador contempla un entorno muy diferente al de un automóvil: la superficie inmediatamente próxima al camión queda muy por debajo de su línea de visión y la percepción de distancias cambia completamente.

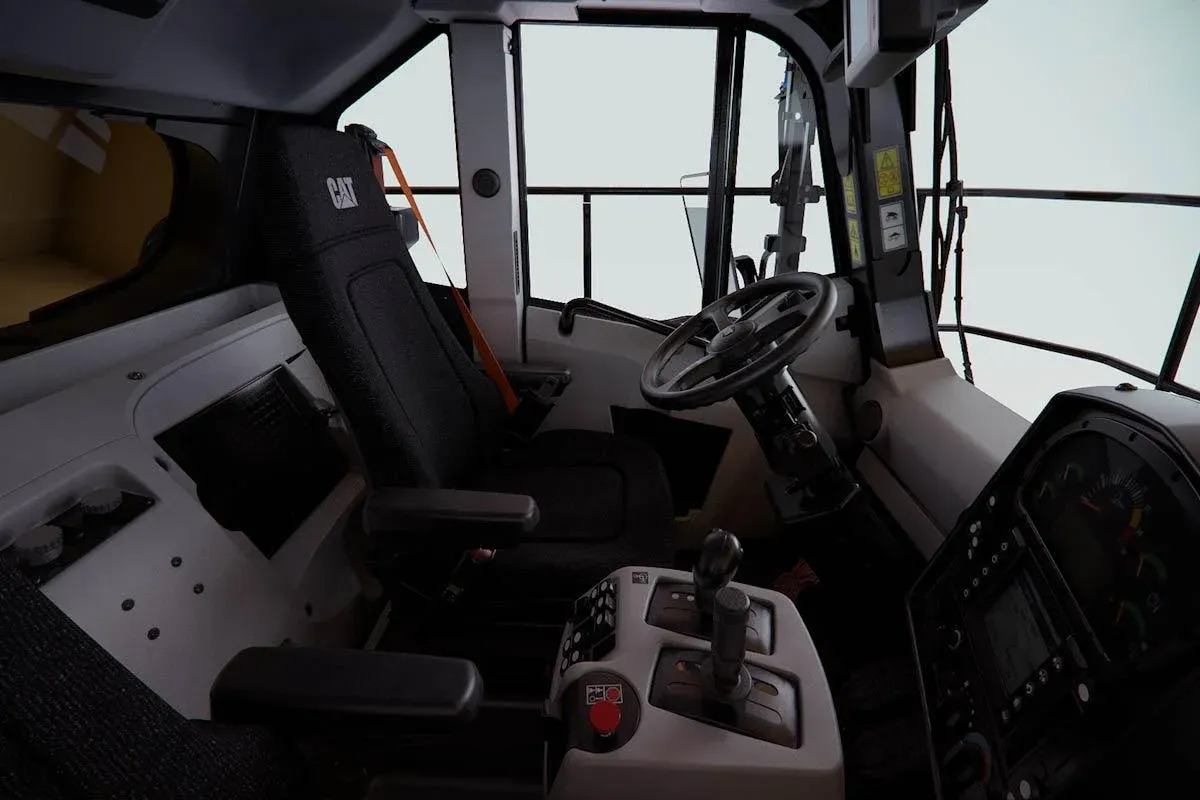

Por eso el puesto de conducción combina elementos aparentemente familiares con sistemas específicamente mineros. Existe volante, pedales, velocímetro, selector de transmisión y asiento, pero también información sobre temperatura del aceite de frenos, transmisión, refrigerante del motor, nivel de combustible y funcionamiento de distintos sistemas críticos.
El asiento incorpora suspensión neumática para reducir las vibraciones transmitidas al operador. También existe un asiento adicional destinado, entre otras funciones, a entrenamiento. La cabina dispone de climatización y está integrada dentro de estructuras de protección diseñadas para situaciones como vuelco o caída de objetos.
Ese aislamiento es importante. Fuera de la cabina existe polvo, ruido, vibraciones y maquinaria pesada moviéndose continuamente; dentro, el objetivo es proporcionar un entorno donde una persona pueda controlar con precisión una máquina cuyo peso cargado supera ampliamente las 600 toneladas.
Delante del operador hay un motor de 106 litros
En un automóvil familiar es normal encontrar motores con cilindradas cercanas a 1,5 o 2 litros. El motor Cat C175-20 utilizado por el 797F alcanza aproximadamente 106 litros de cilindrada.
Su potencia bruta llega a 4.000 HP.
No se necesita semejante potencia porque el camión deba alcanzar velocidades extremas. Su objetivo es completamente diferente: mover una masa gigantesca por caminos mineros que pueden incorporar pendientes considerables y superficies con una resistencia al rodamiento mucho mayor que la de una carretera pavimentada.
Incluso cargado, el 797F puede alcanzar aproximadamente 64 km/h bajo condiciones adecuadas, aunque en una operación real las velocidades dependen de la geometría del camino, las restricciones de seguridad, pendientes, tráfico y condiciones de la faena.
El tamaño de los sistemas auxiliares también cambia de escala. El estanque estándar de combustible tiene una capacidad cercana a 3.785 litros, mientras determinadas configuraciones pueden utilizar depósitos mayores. El circuito de refrigeración, por sí solo, puede contener más de mil litros.
El motor no está simplemente impulsando un camión grande. Está entregando energía a una máquina industrial que debe transformar continuamente combustible en capacidad para mover roca.
Una transmisión que tiene que soportar fuerzas enormes
Una característica especialmente interesante del 797F es que utiliza una arquitectura mecánica. El motor está conectado a una transmisión automática powershift de siete velocidades, que finalmente transmite la potencia hacia las ruedas.
El principio general podría sonar similar al de otros vehículos, pero la escala de los componentes es completamente diferente. La transmisión debe manejar miles de caballos de fuerza y hacerlo mientras el camión cambia de velocidad transportando una carga equivalente a cientos de automóviles.
Además, existen protecciones electrónicas destinadas a impedir determinadas maniobras potencialmente peligrosas. Los sistemas pueden controlar variables del tren de potencia y gestionar situaciones relacionadas con velocidad, carga y operación de la tolva.
Pero no todos los gigantes mineros funcionan de esta forma.
Modelos como el Komatsu 980E-5, también con capacidad nominal de 363 toneladas métricas, utilizan transmisión eléctrica. En esa arquitectura, el motor diésel mueve un alternador que genera electricidad; esa energía alimenta motores eléctricos de tracción asociados a las ruedas.
Esto convierte a los grandes camiones mineros en un interesante laboratorio tecnológico: algunas máquinas transmiten la potencia principalmente mediante componentes mecánicos y otras utilizan sistemas diésel-eléctricos, mientras la industria avanza ahora hacia soluciones con mayor electrificación.
La suspensión no está pensada solo para comodidad
Cuando una pala minera descarga decenas de toneladas de roca dentro de la tolva, el impacto debe ser absorbido por una estructura capaz de soportarlo repetidamente.
La suspensión del 797F utiliza cilindros que trabajan con nitrógeno y aceite. Su misión no consiste únicamente en hacer más cómodo el viaje del operador: debe controlar movimientos de una estructura gigantesca y contribuir a mantener el contacto adecuado de los neumáticos con el camino.
Cada irregularidad en una ruta minera genera fuerzas que terminan transmitiéndose al chasis, las ruedas y la carga. Si esas fuerzas no son gestionadas correctamente, aumentan los esfuerzos sobre componentes que deben sobrevivir durante miles de horas.
El propio chasis es una de las piezas más importantes del vehículo. Su resistencia resulta tan crítica que los grandes camiones pueden recibir intervenciones estructurales durante su vida operacional.
Un caso chileno permite dimensionarlo. En División Ministro Hales, Codelco planteó trabajos de mantenimiento sobre camiones 797F que alcanzarían alrededor de 65.000 horas de operación, con una estrategia destinada a extender su vida por sobre las 100.000 horas. Para ello se consideraban inspecciones detalladas y eventuales reparaciones del chasis, además de intervenciones sobre sistemas asociados.
En otras palabras, estos camiones pueden acumular años de funcionamiento intensivo mientras su estructura es inspeccionada, reparada y mantenida para prolongar su capacidad productiva.
Frenar más de 600 toneladas es otro desafío
Mover el camión es solo la mitad del problema. También hay que detenerlo.
Un 797F completamente cargado puede aproximarse a las 624 toneladas, por lo que utilizar exclusivamente un sistema equivalente a los frenos de un automóvil sería impensable. El modelo incorpora frenos multidisco húmedos refrigerados por aceite en las cuatro ruedas y sistemas diseñados específicamente para controlar el vehículo durante descensos prolongados.
Aquí aparece el concepto de retardo. En minería, el camión puede necesitar mantener una velocidad controlada mientras desciende por una pendiente durante períodos prolongados, evitando depender exclusivamente de una frenada convencional que generaría enormes cantidades de calor.
La gestión térmica, por tanto, se transforma en parte fundamental del sistema. Frenar repetidamente cientos de toneladas convierte energía de movimiento en calor, y ese calor debe controlarse para mantener el sistema dentro de condiciones seguras de operación.
Los camiones mineros de transmisión eléctrica pueden abordar parte de este desafío mediante retardo eléctrico. El Komatsu 980E-5, por ejemplo, dispone de un sistema de retardo dinámico cuya capacidad declarada alcanza varios miles de caballos de fuerza.
Es una buena demostración de lo extraordinario de estas máquinas: en algunos momentos necesitan tanta ingeniería para desacelerar como para avanzar.
La tolva por sí sola puede pesar más de 40 toneladas
Sobre todo este conjunto se encuentra la pieza más visible: la enorme caja donde cae la roca.
Una configuración de tolva de alto rendimiento disponible para el 797F puede ofrecer aproximadamente 252 a 268 metros cúbicos de capacidad, dependiendo de la versión. La estructura base puede pesar alrededor de 44 toneladas antes incluso de recibir la carga.
Su diseño tampoco consiste simplemente en una caja de acero.
La distribución de pesos, resistencia al impacto, abrasión de la roca y capacidad para descargar el material influyen sobre su geometría. Los revestimientos pueden adaptarse a las condiciones del mineral y del material estéril que transportará el equipo.
Cuando llega al chancador o al botadero, dos grandes cilindros hidráulicos levantan la tolva. En el 797F, el tiempo de elevación declarado es de aproximadamente 25 segundos.
Durante ese breve período cientos de toneladas pueden pasar desde la caja hacia su destino, antes de que el camión vuelva a bajarla y comience otro ciclo.
Incluso los neumáticos son componentes de ingeniería minera
Los enormes neumáticos son probablemente el elemento que mejor permite comprender la escala del vehículo cuando una persona se encuentra junto a él.
El 797F puede utilizar neumáticos 59/80 R63. El número final señala un aro de 63 pulgadas, muy lejos de las dimensiones utilizadas por vehículos convencionales.
Pero su función va mucho más allá de sostener el camión. Los neumáticos reciben continuamente cargas gigantescas y acumulan temperatura mientras la máquina se desplaza. La velocidad, la carga, la distancia recorrida y el estado de los caminos afectan directamente sus condiciones de trabajo.
Por eso la selección de neumáticos forma parte de la ingeniería de transporte de una mina. Una ruta deficiente no solo puede reducir la velocidad del camión: también puede elevar esfuerzos, incrementar vibraciones y afectar componentes cuyo valor y disponibilidad son críticos para la operación.
Dentro del camión también viajan datos
Los gigantes mineros modernos no son únicamente máquinas mecánicas. También generan información permanentemente.
El 797F incorpora sistemas capaces de monitorear variables del equipo y registrar información relacionada con carga y funcionamiento. El peso transportado es particularmente relevante porque una mina necesita aprovechar la capacidad del vehículo sin exceder los límites establecidos.
Transportar menos material del posible significa desaprovechar capacidad. Sobrecargar repetidamente el equipo, en cambio, puede aumentar esfuerzos sobre neumáticos, suspensión, estructura y tren de potencia.
Los datos permiten además detectar tendencias, programar mantenimiento y comprender cómo está trabajando una flota completa. Una mina con decenas de camiones puede conocer dónde se encuentran, hacia qué destino avanzan y cómo se está comportando cada unidad.
Así, detrás de la imagen clásica del operador conduciendo existe cada vez más software supervisando una parte importante de la operación.
En Chile estas máquinas pueden trabajar durante decenas de miles de horas
Codelco incorporó 39 Caterpillar 797F para División Ministro Hales, una de las mayores flotas de este modelo consideradas originalmente para esa operación. Cada uno fue diseñado para transportar alrededor de 360 toneladas métricas de material por ciclo.
El dato permite entender lo que realmente significa mirar dentro de un camión minero.
No existe una única tecnología espectacular escondida bajo la carrocería. Existe una suma de sistemas: un motor de 106 litros, una transmisión capaz de manejar 4.000 HP, suspensión con nitrógeno y aceite, frenos refrigerados, enormes circuitos hidráulicos, una tolva que pesa decenas de toneladas, neumáticos especializados, sensores y computadores trabajando simultáneamente.
Todo está construido alrededor de una tarea aparentemente sencilla: llevar roca desde un punto de la mina hasta otro.
Pero cuando esa roca pesa 363 toneladas, el vehículo cargado supera las 600 y el trabajo debe repetirse miles de veces en las condiciones del Desierto de Atacama, transportar material deja de ser simplemente conducción.
Se convierte en una de las operaciones de ingeniería más importantes detrás de la producción de cobre en Chile.
