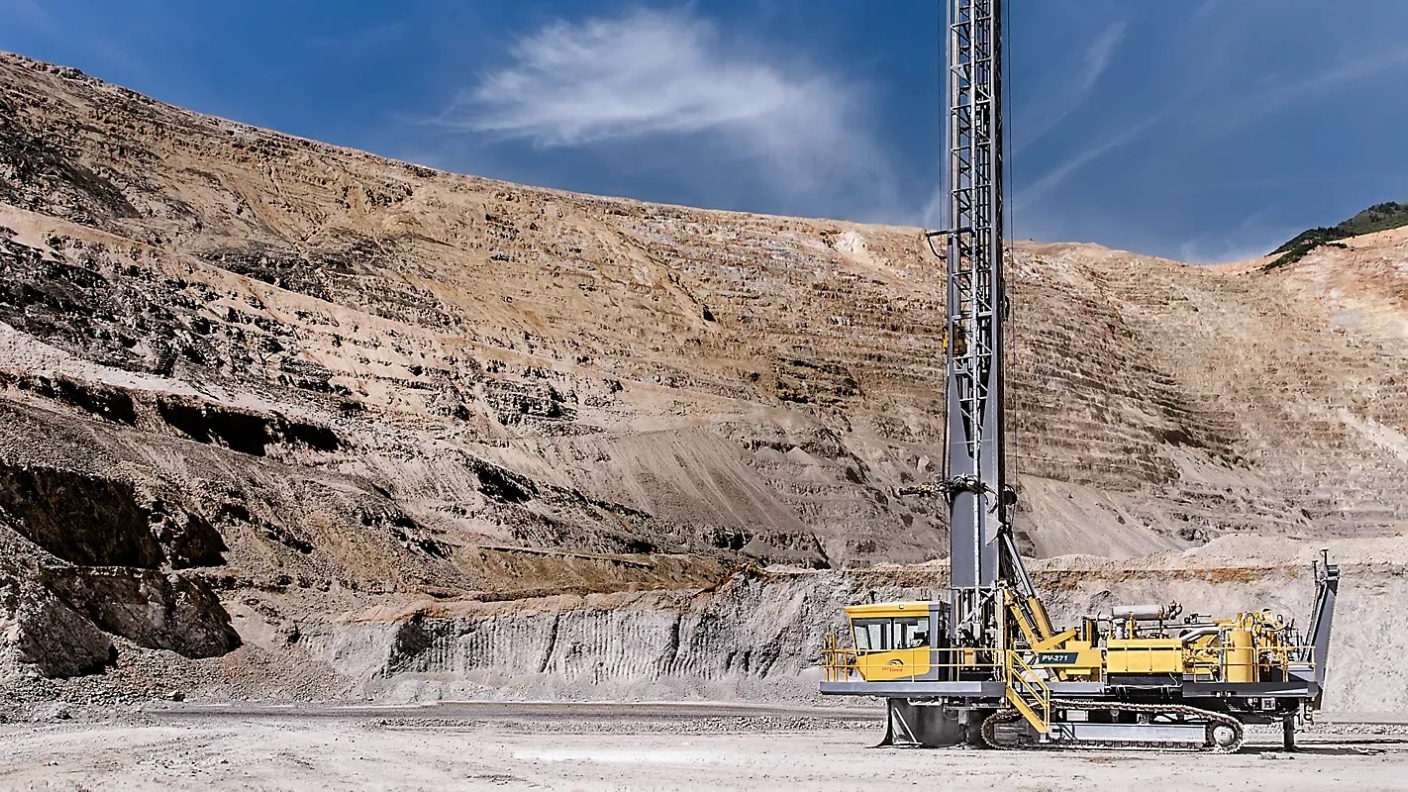

El Pit Viper 271 de Epiroc puede abrir barrenos de hasta 27 centímetros de diámetro. Su torre alcanza 27 metros de altura y utiliza sistemas automatizados para controlar la perforación minera.
Una máquina de hasta 95 toneladas de peso, capaz de perforar roca hasta 18 metros de profundidad en una sola pasada, forma parte de la tecnología utilizada para preparar tronaduras en grandes explotaciones mineras a cielo abierto. Se trata del Pit Viper 271, un equipo desarrollado por Epiroc que puede abrir barrenos de hasta 270 milímetros de diámetro y cuya torre alcanza aproximadamente 27,1 metros de altura cuando está completamente levantada.
La perforadora combina sistemas hidráulicos, rotación, aire comprimido y herramientas especializadas para atravesar formaciones rocosas de distintas características. Su principal función consiste en preparar los agujeros donde posteriormente se colocarán explosivos, una etapa fundamental para fragmentar grandes volúmenes de material antes de su extracción y transporte.
Aunque el equipo pertenece a una familia de perforadoras con años de presencia en la industria, sus especificaciones muestran la extraordinaria capacidad mecánica que requieren las operaciones mineras modernas.
Una torre de 27 metros para perforar profundamente la roca
El Pit Viper 271 pertenece a la familia de perforadoras rotativas de superficie de Epiroc, fabricante sueco especializado en maquinaria para minería e infraestructura.
Su estructura está montada sobre un sistema de orugas que permite desplazarla entre distintos puntos de perforación dentro de una faena.
Dependiendo de su configuración, el equipo presenta un peso operativo estimado de entre 77 y 95 toneladas, considerablemente superior al de muchas máquinas utilizadas en construcción convencional.
Una de sus características más impresionantes es la torre de perforación, que alcanza aproximadamente 27,1 metros de altura cuando permanece levantada.
Esta estructura sostiene los mecanismos encargados de transmitir movimiento, presión y fuerza a las barras de perforación.
Cuando la torre está plegada, la máquina reduce su altura a aproximadamente 6,8 metros, facilitando los desplazamientos dentro de las áreas habilitadas.
Su longitud con la torre abatida alcanza cerca de 26,8 metros.
Las dimensiones pueden variar dependiendo de las opciones de equipamiento y las características específicas de cada unidad.
Cómo logra perforar 18 metros de profundidad en una sola pasada
Una de las principales capacidades del Pit Viper 271 es su sistema de perforación denominado Single-Pass.
Esta tecnología permite alcanzar determinadas profundidades utilizando una sola barra de perforación, sin necesidad de detener el avance para agregar sucesivamente nuevas barras.
En su configuración estándar, la ficha técnica para Chile establece una profundidad de 16,8 metros en una pasada, mientras que existen configuraciones capaces de alcanzar hasta 18 metros.
La diferencia es relevante porque los cambios de barras requieren operaciones mecánicas adicionales que consumen tiempo.
Al disminuir estas intervenciones, aumenta la proporción de la jornada que puede destinarse a perforar.
Epiroc señala que la perforación de una sola pasada puede mejorar la eficiencia hasta en un 25% en determinadas condiciones de roca blanda, al reducir el tiempo dedicado a los cambios de barras.
Esta cifra corresponde a una posibilidad técnica indicada por el fabricante y no representa una mejora garantizada para todas las operaciones.
El equipo también puede alcanzar profundidades superiores mediante configuraciones que incorporan barras adicionales. Las especificaciones consideran aproximadamente 32 metros de profundidad máxima para determinadas versiones y hasta 33,2 metros en otras.
Sin embargo, esos valores corresponden a perforación con más de una barra y no deben confundirse con los 18 metros alcanzables en una sola pasada.
Una fuerza equivalente al peso de decenas de toneladas sobre la broca
Para penetrar formaciones rocosas, el Pit Viper 271 utiliza un sistema hidráulico que aplica presión sobre las herramientas de perforación.
La ficha técnica especifica una capacidad de empuje descendente de hasta 311 kilonewtons, una fuerza considerable necesaria para mantener el contacto entre la broca y el fondo del barreno.
Además, el fabricante informa capacidades de carga sobre la broca del orden de 34 toneladas para determinadas configuraciones, con valores que varían según las barras y versiones utilizadas.
Estas especificaciones describen parámetros relacionados, pero no idénticos: el empuje hidráulico y la carga efectiva sobre la herramienta dependen de la configuración mecánica del equipo.
Durante el proceso, la fuerza aplicada se combina con el movimiento de rotación para fragmentar la roca.
El Pit Viper 271 puede trabajar mediante dos métodos principales.
El primero corresponde a la perforación rotativa con tricono, donde una herramienta equipada con tres conos giratorios comprime y fractura la roca.
El segundo utiliza un martillo de fondo, conocido como DTH, que transmite impactos directamente cerca del fondo del barreno mientras la herramienta gira.
La selección del método depende de las características geológicas, la dureza del material y las condiciones de operación.
El aire comprimido cumple una función fundamental, ya que permite retirar los fragmentos generados durante la perforación y mantener despejado el fondo del agujero.
Agujeros de 27 centímetros que permiten preparar grandes tronaduras
El equipo está diseñado para perforar barrenos con diámetros comprendidos entre 171 y 270 milímetros.
Esto significa que puede abrir agujeros de hasta 27 centímetros de diámetro, equivalentes aproximadamente al ancho de un plato grande.
Aunque parezcan pequeños en comparación con el tamaño de la máquina, estos barrenos cumplen una función decisiva en la minería a cielo abierto.
Antes de una tronadura, los especialistas definen una distribución de perforaciones sobre el banco minero.
Esa distribución se conoce como malla de perforación.
El diseño considera la profundidad de los barrenos, su diámetro, la distancia entre perforaciones y la separación respecto de la cara libre del banco.
Estas variables influyen en la forma en que la energía de los explosivos se distribuye dentro del macizo rocoso.
Una fragmentación adecuada facilita las etapas posteriores de carguío, transporte y chancado.
En cambio, una distribución de tamaños desfavorable puede dificultar el trabajo de palas y camiones, además de incrementar las exigencias de los equipos de trituración.
Por esa razón, la perforación constituye una etapa estratégica del proceso minero y no simplemente una operación destinada a abrir agujeros.
Un barreno perfectamente cilíndrico de 27 centímetros de diámetro y 18 metros de profundidad representa aproximadamente 1,03 metros cúbicos de roca originalmente ocupada por la perforación.
El cálculo es geométrico y no corresponde a la cantidad de mineral producido ni al volumen total de roca fragmentada durante una tronadura.
Automatización y control para reducir errores operacionales
El Pit Viper 271 incorpora el sistema de control RCS (Rig Control System), desarrollado para supervisar distintas funciones de perforación.
La plataforma permite visualizar parámetros como profundidad, presión, fuerza de empuje, velocidad de penetración y torque de rotación.
También incorpora funciones de seguridad y constituye la base para integrar herramientas adicionales de automatización.
Entre las alternativas disponibles se encuentran sistemas de perforación automática, nivelación asistida y control remoto.
Epiroc también contempla configuraciones con navegación GPS de alta precisión para facilitar el posicionamiento de los barrenos conforme a los planes de perforación.
Estas opciones permiten mejorar la consistencia de los trabajos y disminuir determinadas intervenciones manuales.
Sin embargo, no todas las unidades incorporan necesariamente el mismo nivel de automatización.
La capacidad de realizar perforaciones autónomas depende de los sistemas opcionales instalados, las condiciones del lugar y la integración tecnológica implementada por cada operación minera.
El sistema que regula el aire y busca reducir el consumo de energía
Otra característica técnica del Pit Viper 271 es su sistema electrónico de regulación de aire, denominado EARS.
El dispositivo permite modificar el caudal entregado por el compresor de acuerdo con las necesidades de perforación, manteniendo controlada la presión dentro de sus límites operacionales.
Esta regulación busca evitar el uso innecesario de potencia cuando las condiciones no requieren el máximo suministro de aire.
El fabricante también destaca que el sistema puede contribuir a reducir el desgaste de determinados componentes de perforación.
La máquina dispone de alternativas de accionamiento diésel y eléctrico, dependiendo de la configuración seleccionada.
Estas opciones responden a las distintas necesidades de suministro energético de las faenas mineras.
No obstante, el consumo efectivo depende de factores como la dureza de la roca, las características del compresor, el régimen de trabajo y las condiciones de perforación.
La productividad real depende de mucho más que el tamaño de la máquina
Aunque el Pit Viper 271 puede perforar barrenos de gran diámetro y profundidad, sus especificaciones no permiten establecer una cantidad universal de metros perforados por hora.
El rendimiento depende de la resistencia de la roca, la presencia de fracturas, el desgaste de las brocas, las condiciones de mantenimiento y los tiempos requeridos para desplazar y posicionar el equipo.
También influyen la disponibilidad mecánica y la eficiencia de las operaciones auxiliares.
La capacidad de perforar 18 metros en una sola pasada representa una característica de diseño, no una garantía de que esa profundidad pueda alcanzarse en un tiempo determinado sobre cualquier material.
Su importancia radica en combinar gran capacidad de perforación, fuerza hidráulica y sistemas de control dentro de una máquina que puede desplazarse por los bancos mineros.
En grandes explotaciones de cobre, hierro, oro y otros minerales, equipos de esta categoría desempeñan un papel esencial antes de que intervengan palas, cargadores y camiones de extracción.
El Pit Viper 271 demuestra que una de las etapas más importantes de la minería ocurre incluso antes de mover la primera tonelada de roca: perforar con precisión el macizo que posteriormente será fragmentado para permitir su extracción.
REDIMIN Responde
¿Cuál es el diámetro máximo de los barrenos que puede abrir el Pit Viper 271 de Epiroc?
El Pit Viper 271 de Epiroc puede abrir barrenos con diámetros de hasta 270 milímetros, equivalentes a 27 centímetros.
¿Qué profundidad puede alcanzar el Pit Viper 271 en una sola pasada?
En su configuración estándar, el Pit Viper 271 puede alcanzar una profundidad de 16,8 metros en una sola pasada, aunque existen configuraciones que permiten llegar hasta 18 metros.
¿Cuál es el peso operativo del Pit Viper 271?
El peso operativo del Pit Viper 271 varía entre 77 y 95 toneladas, dependiendo de su configuración.
¿Qué sistema utiliza el Pit Viper 271 para controlar la perforación?
El Pit Viper 271 utiliza el sistema de control RCS (Rig Control System) para supervisar funciones de perforación como profundidad, presión, fuerza de empuje, velocidad de penetración y torque de rotación.
¿Qué métodos de perforación emplea el Pit Viper 271?
El Pit Viper 271 puede trabajar mediante perforación rotativa con tricono o utilizando un martillo de fondo (DTH), dependiendo de las características geológicas y condiciones de operación.
