El método Room and Pillar permite explotar yacimientos subterráneos mediante una red de cámaras sostenidas por pilares naturales de roca. Su viabilidad depende del equilibrio entre recuperación minera, resistencia del macizo rocoso, dimensiones de las excavaciones y costos de operación.
La selección del método de explotación es una de las decisiones más importantes en el diseño de una mina subterránea. Determina cuánto mineral podrá recuperarse, qué equipos podrán utilizarse, cómo se distribuirán las tensiones en el macizo rocoso y qué infraestructura será necesaria para sostener la producción durante la vida del proyecto.
Entre los métodos de explotación con sostenimiento natural destaca Room and Pillar, conocido en español como cámaras y pilares, utilizado principalmente en depósitos tabulares, mantos mineralizados y cuerpos de geometría relativamente regular, con inclinaciones que permiten desarrollar labores de extracción y transporte.
Su principio consiste en extraer el mineral de determinadas áreas mientras se conserva una proporción del yacimiento en forma de pilares, cuya función es contribuir al sostenimiento del techo y a la estabilidad del conjunto de excavaciones.
Aunque puede presentar ventajas en mecanización, flexibilidad y desarrollo progresivo de la producción, su principal restricción es estructural: una parte del mineral debe permanecer sin extraer para garantizar condiciones adecuadas de estabilidad.
Por esta razón, la optimización del método no consiste simplemente en aumentar el tamaño de las cámaras o disminuir las dimensiones de los pilares. La decisión debe relacionar la recuperación económica del yacimiento con el comportamiento geomecánico y los riesgos asociados a la excavación.
Qué es el método Room and Pillar y cómo funciona

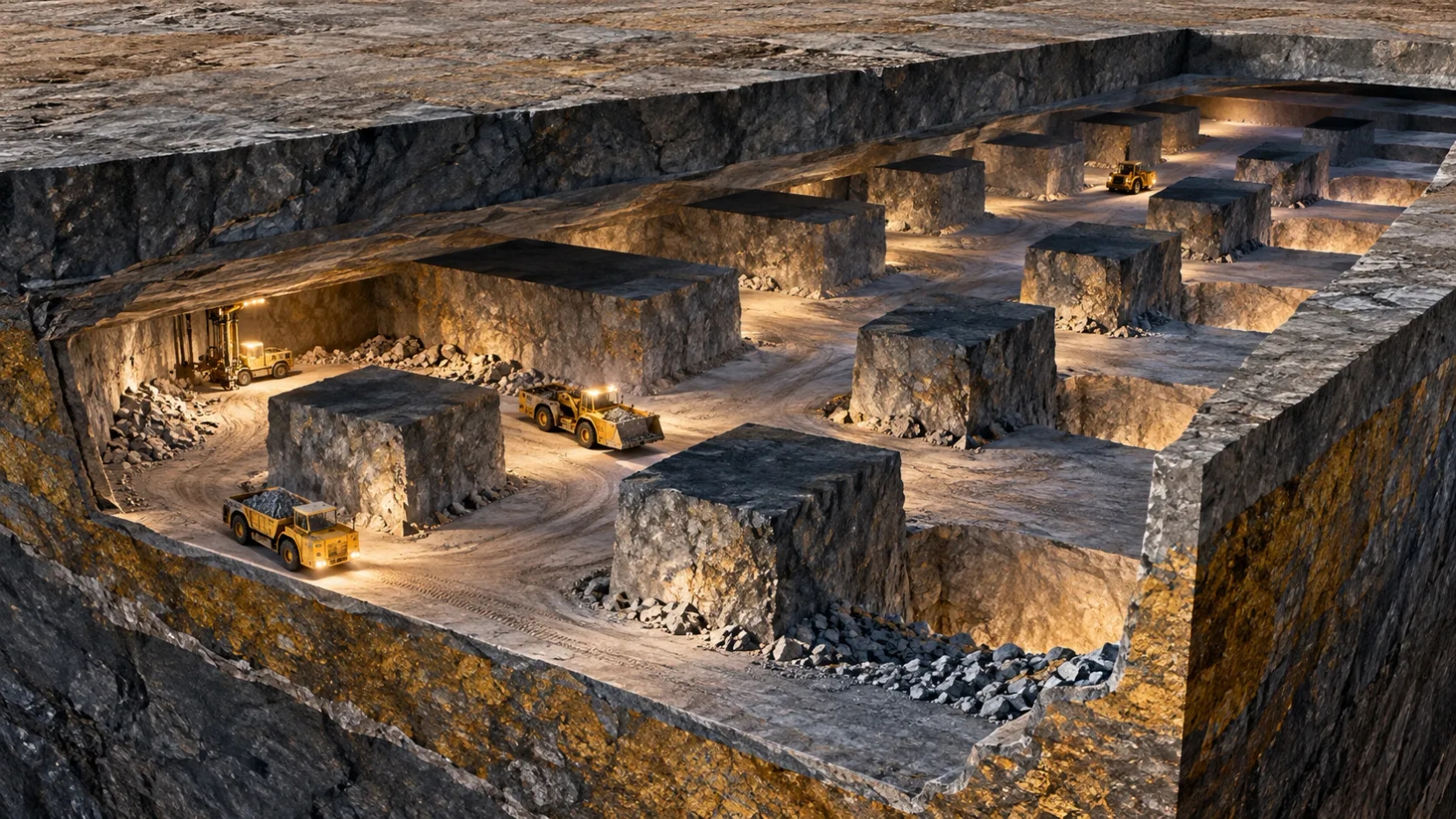

Room and Pillar corresponde a un método de explotación subterránea en el que se desarrollan excavaciones interconectadas dentro del cuerpo mineralizado, dejando bloques de roca que actúan como elementos resistentes.
Las cámaras constituyen los espacios donde se extrae el mineral, mientras que los pilares permanecen entre las excavaciones para recibir y transmitir parte de las cargas provenientes del macizo rocoso circundante.
La disposición puede adoptar patrones relativamente regulares, con galerías longitudinales y conexiones transversales que permiten acceder a distintos frentes de producción.
Desde el punto de vista estructural, el techo debe ser capaz de mantener su estabilidad entre pilares, mientras estos deben contar con resistencia suficiente para soportar las cargas inducidas por la excavación.
El sistema funciona mediante la interacción de tres elementos:
- Cámaras: espacios excavados desde los cuales se recupera el mineral y circulan equipos y trabajadores.
- Pilares: volúmenes de roca o mineral que permanecen sin extraer para contribuir al sostenimiento.
- Techo y piso: unidades geológicas que deben mantener condiciones adecuadas de resistencia y deformación frente a las cargas transmitidas.
La distribución geométrica de estos elementos permite definir los sectores explotables, las vías de transporte y las áreas destinadas a servicios auxiliares.
A diferencia de los métodos de hundimiento, el diseño convencional de cámaras y pilares busca mantener abiertos y estables los sectores necesarios para la operación. No obstante, algunas variantes contemplan la recuperación posterior de pilares, modificando las condiciones de estabilidad y, eventualmente, permitiendo el hundimiento controlado del techo.
En qué tipos de yacimientos conviene utilizar Room and Pillar
La geometría del depósito constituye uno de los principales criterios de selección.
El método resulta especialmente aplicable en cuerpos mineralizados de disposición horizontal o de baja inclinación, donde es posible desarrollar una red de cámaras relativamente uniforme.
Entre sus aplicaciones se encuentran depósitos de carbón, sal, potasa, caliza, yeso y determinados yacimientos metálicos de geometría tabular.
La Universidad Estatal de Pensilvania, en sus contenidos de ingeniería minera, identifica como condiciones favorables la geometría tabular, la relativa uniformidad de espesor y calidad del depósito, las pendientes reducidas y la competencia suficiente del techo.
Sin embargo, la inclinación no constituye una restricción absoluta. Existen adaptaciones operacionales para depósitos con mayor buzamiento, aunque pueden requerir diseños particulares, equipos especializados y mayores controles sobre la estabilidad y el transporte.
En términos prácticos, las condiciones favorables incluyen:
- Cuerpos mineralizados continuos y de geometría relativamente regular.
- Potencias que permitan desarrollar cámaras operacionales compatibles con el equipo.
- Macizos rocosos capaces de sostener las excavaciones proyectadas.
- Condiciones estructurales que permitan diseñar pilares estables.
- Distribución de leyes compatible con las pérdidas de mineral asociadas a pilares permanentes.
- Condiciones económicas que permitan explotar el depósito sin recuperar necesariamente la totalidad del recurso.
Cuando el yacimiento presenta cambios bruscos de potencia, fallas importantes, zonas intensamente fracturadas o una distribución irregular de mineralización, el diseño puede requerir modificaciones significativas.
El método tampoco debe considerarse automáticamente conveniente para cualquier cuerpo de baja inclinación. En algunos escenarios, la recuperación que debe sacrificarse para mantener pilares estables puede volver más atractivas otras alternativas de explotación.
Diseño de cámaras: ancho, altura y estabilidad del techo
El dimensionamiento de las cámaras debe resolver simultáneamente las necesidades de producción y las restricciones geomecánicas.
La anchura de excavación condiciona el tamaño de los equipos que pueden circular, pero también influye en la estabilidad del techo.
A medida que aumenta la luz libre entre pilares, se incrementa la exigencia estructural sobre el macizo rocoso que permanece sobre la excavación.
Por ello, el diseño necesita conocer las características mecánicas y estructurales de las rocas que conforman el techo, especialmente su resistencia, fracturamiento, estratificación y orientación de discontinuidades.
Entre los parámetros utilizados habitualmente se encuentran:
Resistencia a compresión uniaxial (UCS): caracteriza la resistencia de muestras de roca intacta sometidas a compresión.
Rock Mass Rating (RMR): permite clasificar la calidad geomecánica del macizo considerando diversos parámetros geológicos y estructurales.
Geological Strength Index (GSI): caracteriza la condición del macizo a partir de su estructura y del estado de sus discontinuidades.
Estado tensional: considera las tensiones naturales e inducidas que pueden afectar la estabilidad de las excavaciones.
Discontinuidades geológicas: incorpora su orientación, espaciamiento, persistencia, rugosidad, relleno y otras características que pueden originar mecanismos de falla.
Estos parámetros deben interpretarse conjuntamente. Una roca intacta de alta resistencia puede formar parte de un macizo poco competente si está atravesada por discontinuidades desfavorables.
La investigación Pillar and Roof Span Design Guidelines for Underground Stone Mines, publicada por el National Institute for Occupational Safety and Health (NIOSH) de Estados Unidos, destaca que la estabilidad de los techos depende de factores como la geometría de las excavaciones, la estructura de la roca, los esfuerzos horizontales y el espesor de los estratos inmediatamente superiores.
El estudio se desarrolló a partir de observaciones en minas de piedra de Estados Unidos, por lo que sus criterios deben utilizarse únicamente dentro de condiciones geotécnicas compatibles con aquellas investigadas.
La altura de explotación también modifica la estabilidad
En depósitos de mayor potencia puede ser posible desarrollar inicialmente cámaras de menor altura y realizar posteriormente una explotación adicional del piso mediante banqueo.
Esta alternativa permite recuperar mineral adicional, pero modifica la geometría de los pilares.
Al aumentar su altura, disminuye la relación entre ancho y altura, lo que puede reducir su resistencia y alterar la distribución de cargas.
Por esta razón, la evaluación geomecánica debe considerar las dimensiones finales de las excavaciones y no solamente la geometría existente durante el desarrollo inicial.
Diseño de pilares: el principal desafío geomecánico
Los pilares constituyen uno de los componentes estructurales más importantes del método.
Su función no es simplemente separar cámaras. Deben proporcionar suficiente capacidad resistente frente a las cargas que reciben durante las distintas etapas de explotación.
El diseño está condicionado por las dimensiones del pilar, la resistencia del macizo, la profundidad, el estado tensional y las interacciones con las excavaciones vecinas.
Uno de los parámetros geométricos más utilizados es la relación ancho/altura.
Relación ancho/altura = Ancho del pilar / Altura del pilar
En términos generales, los pilares más esbeltos pueden presentar menor capacidad resistente y mayor susceptibilidad a determinados mecanismos de falla.
Sin embargo, la resistencia de un pilar no puede determinarse exclusivamente mediante esta relación.
También debe considerarse su longitud, la existencia de discontinuidades que lo atraviesan, la resistencia de sus contactos con techo y piso, y la redistribución de esfuerzos producida por el avance de la explotación.
Factor de seguridad de los pilares
Una formulación habitual expresa el factor de seguridad como:
FS = Resistencia estimada del pilar / Esfuerzo actuante estimado
El resultado depende directamente de la metodología utilizada para estimar ambas variables.
Un factor de seguridad superior a uno indica que la resistencia calculada supera la carga calculada, pero no garantiza por sí solo la estabilidad de la explotación. Persisten incertidumbres geológicas, variaciones espaciales, efectos de escala y posibles mecanismos de falla que podrían no estar representados en el modelo.
El estudio de NIOSH publicado en 2011 recomienda un factor de seguridad mínimo de 1,8 y una relación ancho/altura no inferior a 0,8 para los pilares diseñados mediante su metodología específica, desarrollada para minas de piedra bajo condiciones geotécnicas determinadas.
Estos valores no deben interpretarse como criterios universales de diseño para cualquier mina Room and Pillar.
Su aplicación fuera de las condiciones estudiadas requiere una evaluación especializada. En yacimientos metálicos de roca dura, carbón u otras formaciones geológicas pueden corresponder modelos resistentes y criterios diferentes.
Teoría del área tributaria: cómo estimar la carga sobre los pilares
Una de las herramientas clásicas para realizar estimaciones preliminares de esfuerzos en explotaciones mediante cámaras y pilares es la teoría del área tributaria, conocida como Tributary Area Theory.
Este enfoque supone que el peso vertical del terreno suprayacente se distribuye entre los pilares que permanecen en un patrón relativamente regular.
Para una disposición de pilares rectangulares, la tensión vertical media puede aproximarse mediante:
σp = γ × H × (Ax × Ay) / (Wp × Lp)
Donde:
- σp: tensión vertical media estimada sobre el pilar.
- γ: peso específico de la roca suprayacente.
- H: profundidad o cobertura vertical considerada.
- Ax y Ay: espaciamientos entre centros de pilares en ambas direcciones.
- Wp: ancho del pilar.
- Lp: longitud del pilar.
La expresión permite comprender un principio fundamental: al reducir la proporción de roca que permanece como soporte, aumenta la carga media que debe recibir cada pilar bajo los supuestos del modelo.
Para un patrón regular, también puede expresarse de manera simplificada:
σp ≈ σv / (1 − E)
Donde σv representa la tensión vertical asociada al recubrimiento y E corresponde a la fracción geométrica de extracción.
Esta aproximación es útil en etapas conceptuales, pero tiene limitaciones.
La teoría no representa adecuadamente todas las condiciones de explotación, especialmente cuando existen pilares irregulares, cambios de profundidad, sectores limitados, grandes pilares de barrera o redistribuciones complejas de esfuerzos.
En esos escenarios pueden requerirse modelos numéricos tridimensionales y análisis de secuencia de excavación.
Un estudio publicado en 2026 en el International Journal of Rock Mechanics and Mining Sciences examinó precisamente las diferencias entre la distribución de esfuerzos estimada mediante el área tributaria y el comportamiento calculado mediante modelos numéricos, incluyendo los efectos de arco de presión y las diferencias entre pilares centrales y periféricos.
La relevancia para el diseño es que la carga no siempre se distribuye uniformemente entre todos los pilares de un panel.
Recuperación minera: cuánto mineral permanece en los pilares
La recuperación constituye una de las principales variables económicas del método Room and Pillar.
A diferencia de sistemas que permiten extraer gran parte del volumen mineralizado mediante hundimiento o relleno, las explotaciones con pilares permanentes necesitan conservar una fracción del depósito para mantener la estabilidad.
La recuperación dependerá del porcentaje de superficie ocupado por pilares, sus dimensiones, la geometría del cuerpo mineralizado, las zonas de protección y la eventual extracción secundaria.
Para una distribución regular de pilares cuadrados y cámaras de igual anchura en ambas direcciones, la recuperación geométrica puede aproximarse como:
Recuperación geométrica = [1 − (P² / (P + C)²)] × 100
Donde:
- P: ancho del pilar cuadrado.
- C: ancho de la cámara.
Esta expresión representa una simplificación geométrica de un patrón periódico. No incorpora pilares de barrera, pérdidas por irregularidades, zonas no explotables ni otros factores asociados a la recuperación minera efectiva.
Ejemplo de recuperación
Consideremos un diseño hipotético con pilares cuadrados de 12 metros de lado y cámaras de 6 metros de ancho.
La recuperación geométrica sería:
Recuperación = [1 − (12² / 18²)] × 100
Recuperación geométrica aproximada = 55,6%
Bajo esta configuración idealizada, aproximadamente el 44,4% del área mineralizada permanecería ocupada por pilares.
Esto no significa que el diseño sea geomecánicamente adecuado ni que la recuperación efectiva de una mina con estas dimensiones será necesariamente de 55,6%.
El ejemplo muestra la relación directa entre tamaño de pilares y cantidad de mineral disponible para extracción.
Una reducción del ancho de los pilares podría aumentar la recuperación, pero simultáneamente elevaría los esfuerzos medios que reciben y podría disminuir su resistencia.
Por lo tanto, la optimización económica debe realizarse respetando las condiciones de estabilidad.
Recuperación secundaria de pilares: oportunidades y riesgos
Algunas explotaciones consideran una etapa de recuperación secundaria para extraer parte del mineral contenido en los pilares.
Esta modalidad se conoce como pillar recovery o extracción de pilares en retirada, según la secuencia utilizada.
El objetivo es incrementar la recuperación del yacimiento una vez finalizada la explotación principal del panel.
Sin embargo, retirar pilares modifica sustancialmente el sistema de soporte.
La extracción puede transferir cargas hacia pilares vecinos, concentrar esfuerzos en determinadas zonas y provocar la pérdida de estabilidad del techo.
En ciertos métodos de minería del carbón, la recuperación de pilares contempla el hundimiento controlado del techo detrás del frente de retirada. Este comportamiento no debe trasladarse automáticamente al diseño de explotaciones metálicas de roca dura.
La decisión depende de la respuesta geomecánica, el comportamiento posfalla del macizo, la infraestructura que debe permanecer operativa y las posibilidades de realizar la extracción sin exposición inaceptable de trabajadores y equipos.
NIOSH ha documentado los riesgos de la extracción de pilares en retirada, destacando la necesidad de evaluaciones geotécnicas específicas y medidas de control adicionales.
Desde una perspectiva económica, recuperar más mineral solamente agrega valor cuando el ingreso incremental esperado justifica los costos y riesgos adicionales.
La recuperación secundaria no debe incorporarse al plan de reservas explotables sin demostrar previamente su viabilidad técnica.
Secuencia de explotación: desarrollo y producción
La operación Room and Pillar puede organizarse mediante distintos frentes que avanzan siguiendo el diseño del panel.
En una explotación convencional de roca dura, la producción suele desarrollarse a través de una secuencia de perforación, tronadura, ventilación posterior, saneamiento, fortificación cuando corresponde, carguío y transporte.
El proceso incluye la habilitación de accesos, galerías principales, conexiones transversales y puntos de descarga.
Una secuencia operacional representativa contempla:
- Desarrollo de accesos y preparación del panel: construcción de labores que permiten ingresar al sector mineralizado.
- Excavación de cámaras: extracción del material según la geometría y la secuencia autorizadas.
- Conservación de pilares: mantenimiento de los bloques de soporte definidos por el diseño.
- Carguío y transporte: retiro del mineral mediante equipos compatibles con las dimensiones y pendientes.
- Control geomecánico: inspección y seguimiento de la estabilidad de cámaras, pilares, techo y piso.
- Avance hacia nuevos sectores: ampliación progresiva de la explotación, considerando el comportamiento del sistema completo.
En carbón y determinados minerales industriales pueden utilizarse equipos de corte mecánico continuo, lo que modifica la secuencia tradicional de perforación y tronadura.
La posibilidad de mantener varios frentes disponibles representa una ventaja operacional, pero debe acompañarse de una planificación adecuada para evitar interferencias, recorridos excesivos o exposición simultánea a sectores inestables.
Equipos utilizados en el método Room and Pillar
La elección de equipos depende de la potencia del depósito, las dimensiones de las cámaras, las pendientes y las características del mineral.
En minería de roca dura pueden utilizarse jumbos de perforación, cargadores LHD, camiones de bajo perfil, equipos de fortificación y maquinaria auxiliar.
Los LHD permiten cargar el mineral fragmentado desde los frentes y transportarlo hacia puntos de descarga, piques o sistemas de transporte.
En cámaras de mayor sección pueden existir oportunidades para utilizar equipos de mayor capacidad. Sin embargo, el dimensionamiento debe responder al diseño geomecánico y no al revés.
Aumentar el ancho de una cámara únicamente para incorporar un cargador de mayor tamaño puede introducir costos de excavación, fortificación y riesgos que no se compensen mediante la mejora de productividad.
En determinadas explotaciones de minerales industriales se utilizan equipos mecánicos de corte, transportadores y cargadores de perfil bajo diseñados para trabajar en depósitos tabulares.
La productividad debe evaluarse mediante indicadores como toneladas por hora efectiva, metros de avance, tiempo de ciclo, disponibilidad física y utilización de los equipos.
También debe considerarse la capacidad de los puntos de descarga y el número de frentes disponibles, porque una operación con varios equipos puede enfrentar limitaciones por congestión o interferencias en las rutas.
Ventajas operacionales del método Room and Pillar
Una de las ventajas de Room and Pillar es su posibilidad de adaptarse a operaciones mecanizadas con desarrollo progresivo de la infraestructura.
Cuando el depósito presenta geometría regular y condiciones geomecánicas favorables, la explotación puede organizarse mediante paneles relativamente repetitivos.
Esto facilita la planificación de rutas, la asignación de equipos y la habilitación de distintos frentes.
Otra ventaja es la flexibilidad operacional. La disponibilidad de varias cámaras puede permitir redistribuir equipos cuando aparecen restricciones locales, siempre que el diseño y las condiciones de seguridad lo permitan.
Además, el sistema no depende necesariamente de infraestructura de relleno para mantener la estabilidad durante la explotación primaria, a diferencia de métodos que requieren relleno sistemático.
Sus principales ventajas potenciales son:
- Posibilidad de mecanización mediante equipos convencionales o especializados.
- Desarrollo progresivo de sectores productivos.
- Disponibilidad de múltiples frentes de trabajo.
- Diseño relativamente sistemático en depósitos regulares.
- Conservación de sectores abiertos para acceso y transporte cuando su estabilidad está demostrada.
- Posibilidad de adaptar la secuencia a distintas condiciones geológicas y operacionales.
Estas ventajas no implican que el método presente siempre menores costos.
La economía depende de la recuperación alcanzable, la productividad, las necesidades de sostenimiento, la profundidad y el valor del mineral que permanece en los pilares.
Principales limitaciones y riesgos
La pérdida de recuperación asociada a pilares permanentes constituye una de las restricciones más importantes.
Si la mineralización presenta leyes elevadas, conservar una proporción significativa del depósito puede representar un costo de oportunidad considerable.
La profundidad también modifica el comportamiento del sistema. A mayores coberturas, las tensiones verticales tienden a aumentar y pueden requerirse pilares más resistentes o cambios de geometría.
Esto puede disminuir la proporción económicamente recuperable.
La estabilidad del techo representa otra restricción fundamental, especialmente en presencia de estratos débiles, fallas, discontinuidades persistentes o tensiones horizontales desfavorables.
Entre los riesgos geomecánicos se encuentran el desprendimiento de roca desde el techo, el deterioro de las paredes de pilares, la pérdida progresiva de capacidad resistente y los colapsos que pueden involucrar varios pilares.
En determinados escenarios también pueden presentarse convergencias significativas de las excavaciones, redistribución de esfuerzos y subsidencia superficial.
La presencia de agua, materiales susceptibles al deterioro y unidades geológicas débiles puede agravar algunos mecanismos de inestabilidad.
En condiciones desfavorables, la explotación podría necesitar pilares de mayores dimensiones, luces de cámara más reducidas o sistemas adicionales de sostenimiento.
Si estas modificaciones reducen excesivamente la recuperación o elevan los costos, corresponde reconsiderar la conveniencia del método.
Monitoreo geomecánico y prevención de fallas
El diseño inicial debe verificarse continuamente durante la explotación.
La respuesta de un macizo rocoso puede diferir de las estimaciones utilizadas en la ingeniería conceptual, debido a variaciones geológicas, condiciones estructurales no identificadas o cambios en la distribución de tensiones.
El monitoreo puede incluir inspecciones geomecánicas, levantamientos de discontinuidades, mediciones de convergencia, extensometría, instrumentación de esfuerzos y monitoreo microsísmico cuando corresponda.
También pueden utilizarse sistemas de levantamiento tridimensional para comparar las dimensiones reales de las cámaras y pilares con los planos de diseño.
Este último punto es relevante porque las sobreexcavaciones pueden reducir la sección resistente de un pilar o aumentar la luz libre de una cámara.
La presencia de fracturas nuevas, desprendimientos, deformación progresiva o deterioro de pilares debe incorporarse a procedimientos de evaluación y control.
El monitoreo requiere criterios de alerta y acciones definidas. La sola instalación de sensores no garantiza condiciones seguras si no existe un sistema de interpretación y respuesta operacional.
NIOSH identifica la verificación del comportamiento del techo y los pilares como una etapa necesaria después de implementar el diseño, precisamente porque los resultados observados pueden indicar la necesidad de modificar la geometría o las medidas de sostenimiento.
Room and Pillar frente a otros métodos de explotación subterránea
La selección debe considerar alternativas según la geometría, calidad del macizo, distribución de leyes y recuperación económica esperada.
Frente a Sublevel Stoping, Room and Pillar puede presentar ventajas en depósitos de menor inclinación o geometría tabular, mientras que la explotación por subniveles suele ser más conveniente en cuerpos de geometría y buzamiento compatibles con grandes caserones y perforación de producción de mayor alcance.
Frente a Cut and Fill, cámaras y pilares puede evitar la necesidad de relleno sistemático durante la explotación primaria. Sin embargo, corte y relleno puede ofrecer ventajas en depósitos irregulares, condiciones geomecánicas que requieren soporte progresivo o escenarios donde la recuperación selectiva adquiere mayor importancia.
Frente a métodos de hundimiento, Room and Pillar permite mantener un sistema de excavaciones soportadas mientras se conservan los pilares de diseño. Los métodos de hundimiento pueden permitir altas tasas de extracción en yacimientos compatibles, pero requieren condiciones geológicas, geometrías, inversiones y estrategias de control completamente diferentes.
No existe un método universalmente superior.
El criterio correcto es comparar las alternativas a partir del valor económico recuperable, los riesgos, el costo unitario y la capacidad de sostener el plan de producción.
Aplicación de Room and Pillar en Chile
El método forma parte de las alternativas consideradas en la ingeniería de explotación subterránea chilena, particularmente para cuerpos mineralizados tabulares y de baja inclinación.
La guía técnica de Sernageomin para proyectos mineros de explotación mayores a 5.000 toneladas mensuales describe el método de cámaras y pilares y menciona como ejemplo de aplicación la mina Estatuas, perteneciente a la faena El Toqui, en la Región de Aysén.
Este antecedente permite reconocer su aplicación en un contexto de minería metálica chilena, además de los usos conocidos en carbón y minerales industriales.
Desde el punto de vista regulatorio, la selección debe justificarse mediante antecedentes técnicos que demuestren la estabilidad y las condiciones de seguridad de la explotación.
El Reglamento de Seguridad Minera, Decreto Supremo N.º 132, constituye una referencia normativa central para el diseño y operación de faenas mineras en Chile.
La evaluación debe contemplar las características del macizo rocoso, la geometría de las labores, el sistema de explotación, los equipos, la ventilación y los riesgos asociados al desarrollo y extracción.
En operaciones de pequeña y mediana minería, la disponibilidad de información geomecánica puede ser más limitada. Esto no elimina la necesidad de evaluar técnicamente el diseño de pilares y cámaras, especialmente cuando existen cambios de profundidad, fallas o sectores de roca de menor competencia.
El dimensionamiento debe ser desarrollado y validado por profesionales competentes, utilizando antecedentes representativos de la faena.
Productividad, recuperación y costo por tonelada: el equilibrio económico
Una evaluación económica de Room and Pillar debe considerar simultáneamente productividad y recuperación.
Un diseño con cámaras más amplias puede aumentar la superficie disponible para explotación y facilitar determinadas maniobras, pero también puede exigir pilares de mayor capacidad resistente o sostenimiento adicional.
Por el contrario, reducir las dimensiones de las cámaras puede favorecer ciertos aspectos de estabilidad, aunque podría limitar el tamaño de los equipos y aumentar el número de ciclos necesarios para movilizar el mineral.
El costo por tonelada debe incorporar perforación, tronadura cuando corresponda, carguío, transporte, ventilación, sostenimiento, mantenimiento e infraestructura.
Sin embargo, evaluar únicamente el costo unitario de extracción puede conducir a decisiones incompletas.
Una alternativa con bajo costo por tonelada extraída podría entregar menor valor económico si deja una proporción elevada de mineral comercial en los pilares.
Por ello, el análisis debe incorporar el valor de las reservas recuperables, la dilución, la ley de corte, las inversiones y el horizonte de explotación.
El objetivo de optimización no debe limitarse a maximizar toneladas por hora, sino a maximizar el valor económico del proyecto dentro de las restricciones geomecánicas y de seguridad.
Qué debe evaluar una operación antes de implementar Room and Pillar
La decisión debería comenzar con un modelo geológico suficientemente detallado para establecer la continuidad, potencia, inclinación y distribución de leyes del depósito.
Posteriormente, Ingeniería de Minas y Geomecánica deben desarrollar alternativas de distribución de cámaras y pilares, considerando la profundidad y la evolución de las tensiones durante la explotación.
El trabajo debe incluir caracterización del macizo rocoso, estimación de resistencia de pilares, estabilidad de techos, secuencia de excavación y evaluación de los mecanismos de falla relevantes.
Las etapas de ingeniería deberían considerar, al menos, los siguientes elementos:
- Modelo geológico y distribución espacial del mineral.
- Caracterización geomecánica y estado tensional.
- Dimensiones y configuración de cámaras y pilares.
- Evaluación de resistencia y estabilidad global.
- Estimación de recuperación minera y dilución.
- Selección de equipos y productividad por frente.
- Necesidades de ventilación, transporte y sostenimiento.
- Plan de monitoreo geomecánico y respuesta ante desviaciones.
- Evaluación económica y análisis de sensibilidad.
La comparación debería realizarse mediante escenarios que consideren variaciones en la calidad del macizo, profundidad, recuperación alcanzable y costo por tonelada.
También es importante estudiar el comportamiento del método a lo largo de la vida de la mina. Una configuración estable y rentable en sectores superficiales podría requerir modificaciones cuando la extracción avance hacia zonas de mayor cobertura o condiciones estructurales diferentes.
El principal criterio de decisión en Room and Pillar es determinar cuánto mineral puede recuperarse manteniendo la estabilidad del sistema de excavaciones durante todo el horizonte operacional. El diseño que ofrece la mayor recuperación geométrica no necesariamente genera el mejor resultado económico, y el que utiliza pilares más grandes tampoco garantiza por sí solo una operación segura.
Para una minera que evalúa implementar este método, la prioridad debe ser integrar geología, geomecánica, planificación y costos desde las primeras etapas del proyecto. Solamente después de demostrar la estabilidad de las cámaras y pilares corresponde optimizar las dimensiones, seleccionar los equipos y establecer la recuperación económicamente viable.
REDIMIN Responde
¿Qué es el método Room and Pillar y cómo funciona?
El método Room and Pillar es una técnica de explotación subterránea que utiliza una red de cámaras interconectadas dentro del cuerpo mineralizado, dejando bloques de roca como pilares para sostener el techo. Las cámaras son los espacios donde se extrae el mineral, mientras que los pilares permanecen para recibir y transmitir cargas del macizo rocoso. Este método busca mantener la estabilidad estructural mediante la interacción de cámaras, pilares y el techo.
¿En qué tipos de yacimientos es conveniente utilizar el método Room and Pillar?
El método Room and Pillar es especialmente aplicable en cuerpos mineralizados de disposición horizontal o de baja inclinación, como depósitos de carbón, sal, potasa, caliza, yeso y ciertos yacimientos metálicos de geometría tabular. Es adecuado para cuerpos continuos y de geometría regular, con potencias que permitan desarrollar cámaras operacionales y macizos rocosos capaces de sostener las excavaciones.
¿Cuáles son las restricciones estructurales del método Room and Pillar?
La principal restricción estructural del método Room and Pillar es que una parte del mineral debe permanecer sin extraer para garantizar la estabilidad. Esto implica que no se puede simplemente aumentar el tamaño de las cámaras o disminuir las dimensiones de los pilares sin considerar el comportamiento geomecánico y los riesgos asociados a la excavación.
¿Qué parámetros se utilizan para el diseño de cámaras en el método Room and Pillar?
El diseño de cámaras en el método Room and Pillar utiliza parámetros como la resistencia a compresión uniaxial (UCS), el Rock Mass Rating (RMR), el Geological Strength Index (GSI), el estado tensional y las discontinuidades geológicas. Estos parámetros ayudan a evaluar la estabilidad del techo y la capacidad del macizo rocoso para soportar las cargas inducidas por la excavación.
¿Qué factores influyen en la estabilidad de los techos en el método Room and Pillar?
La estabilidad de los techos en el método Room and Pillar depende de factores como la geometría de las excavaciones, la estructura de la roca, los esfuerzos horizontales y el espesor de los estratos superiores. Estos factores deben ser evaluados conjuntamente para asegurar que el diseño de las cámaras y pilares mantenga la estabilidad necesaria para la operación.
