El sistema FrothSense+ de Metso utiliza inteligencia artificial para medir el tamaño, movimiento y estabilidad de la espuma en las celdas de flotación. Sus datos permiten anticipar desviaciones y mejorar el control de la recuperación de minerales.
Una cámara industrial puede analizar continuamente las burbujas que se forman durante la flotación de minerales y detectar cambios que podrían afectar la recuperación del cobre. La tecnología, denominada FrothSense+ y desarrollada por la compañía finlandesa Metso, combina visión computacional, iluminación controlada y algoritmos de inteligencia artificial para transformar la apariencia de la espuma en información utilizada por los sistemas de control de las plantas concentradoras.
El sistema está diseñado para funcionar las 24 horas del día, registrando variables como el tamaño de las burbujas, la velocidad y dirección de desplazamiento de la espuma, su estabilidad, color, textura y altura.
Las mediciones pueden enviarse directamente a una sala de control y combinarse con datos de analizadores químicos y otros instrumentos industriales.
El objetivo es identificar variaciones operacionales y facilitar ajustes antes de que afecten de manera importante la calidad del concentrado o la recuperación del mineral.
La tecnología incorpora funciones desarrolladas a partir de dos sistemas anteriores de Metso, FrothSense y VisioFroth, e introduce capacidades adicionales de aprendizaje profundo y análisis de diferentes sectores de la espuma.
Por qué las burbujas son fundamentales para recuperar cobre
En las plantas concentradoras de cobre, la flotación permite separar los minerales valiosos de gran parte de la roca sin interés económico.
El proceso comienza después de las etapas de chancado y molienda, cuando el mineral ha sido reducido a partículas suficientemente pequeñas para facilitar su separación.
Estas partículas se mezclan con agua y reactivos químicos, formando una suspensión denominada pulpa.
Dentro de las celdas de flotación se introduce aire, generando burbujas que ascienden hacia la superficie.
Los reactivos colectores favorecen que determinadas partículas minerales se adhieran a las burbujas, mientras que otros componentes permanecen principalmente en la pulpa.
Cuando las burbujas cargadas con partículas alcanzan la superficie, forman una capa de espuma que puede retirarse y enviarse a etapas posteriores de concentración.
El resultado depende de un equilibrio entre múltiples variables, incluyendo tamaño de partículas, aireación, dosificación de reactivos, nivel de pulpa y estabilidad de la espuma.
Una espuma demasiado inestable puede dificultar el transporte de minerales valiosos, mientras que otras condiciones pueden favorecer el arrastre de materiales no deseados.
Por eso, la apariencia de las burbujas ofrece pistas sobre lo que está ocurriendo dentro del proceso.
Cómo una cámara transforma la espuma en datos digitales
Tradicionalmente, los operadores de flotación han utilizado la observación visual para interpretar el comportamiento de las celdas.
El tamaño de las burbujas, su movimiento y el aspecto de la superficie permiten reconocer determinadas condiciones operacionales.
Sin embargo, estas evaluaciones pueden variar entre operadores y turnos de trabajo.
FrothSense+ busca convertir esas observaciones en mediciones cuantificables y continuas.

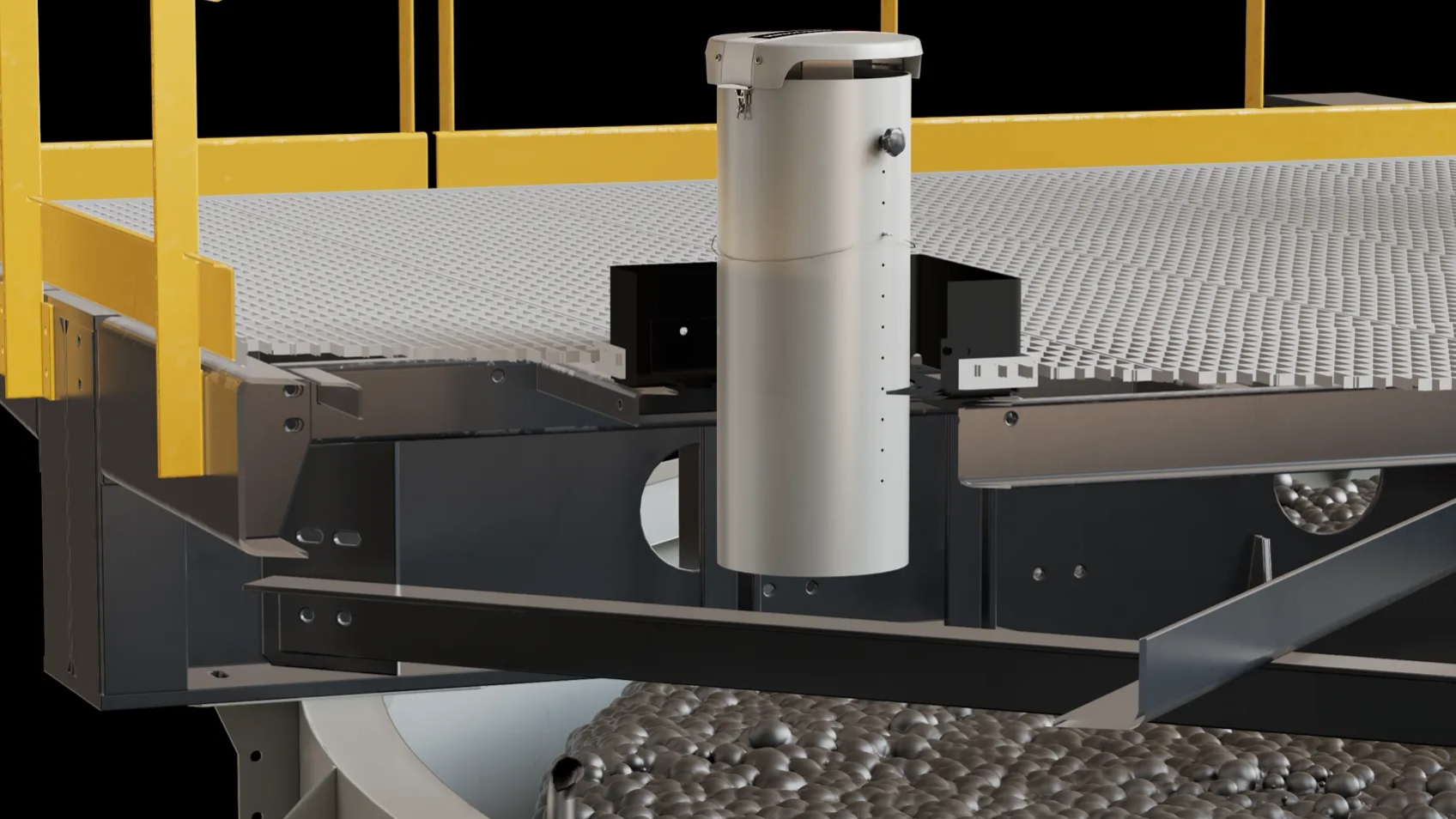

El sistema utiliza cámaras digitales industriales instaladas sobre las celdas, acompañadas por iluminación diseñada para mejorar la identificación de las burbujas.
Las imágenes se envían a un servidor de análisis, donde algoritmos de visión artificial procesan los patrones registrados.
El software identifica características geométricas, diferencias de color y movimientos superficiales para calcular indicadores relacionados con el comportamiento de la espuma.
Entre ellos se encuentran la distribución de tamaños de burbuja, la velocidad de desplazamiento, la dirección del flujo y la tasa de colapso.
La plataforma también puede analizar varias regiones de interés dentro de una misma imagen, una función útil cuando la espuma se desplaza en diferentes direcciones hacia los canales de recolección.
La información se presenta mediante gráficos, estadísticas y transmisiones de video en directo, permitiendo a los operadores observar las celdas desde la sala de control.
La inteligencia artificial identifica cambios en el comportamiento de las burbujas
Una de las principales mejoras de FrothSense+ corresponde a la incorporación de algoritmos de aprendizaje profundo.
Estas herramientas permiten analizar patrones visuales complejos y reconocer características que resultan difíciles de medir mediante procedimientos convencionales de procesamiento de imágenes.
El sistema puede evaluar la distribución de burbujas pequeñas y grandes, además de cambios en la textura, luminosidad y estabilidad de la espuma.
También incorpora funciones para detectar situaciones en que queda visible el borde de descarga de la celda, una condición que puede indicar problemas en el flujo de espuma hacia los canales de recolección.
La medición de altura permite complementar esta información con antecedentes sobre la posición de la superficie.
Estas variables pueden ayudar a identificar alteraciones relacionadas con la aireación, la alimentación de mineral o la dosificación de reactivos.
Sin embargo, la inteligencia artificial no determina directamente cuánto cobre contiene cada burbuja.
El sistema interpreta características visibles cuya relación con el desempeño metalúrgico debe establecerse y verificarse para cada proceso.
Los datos pueden utilizarse para ajustar automáticamente la flotación
La utilidad de FrothSense+ aumenta cuando sus mediciones se integran con sistemas avanzados de control.
Metso ofrece herramientas como Advanced Control Tools (ACT) y Flotation Optimizer, diseñadas para utilizar información operacional y modificar determinadas variables del circuito.
Por ejemplo, si la velocidad de desplazamiento de la espuma cambia significativamente, el sistema puede utilizar ese antecedente junto con otras mediciones para evaluar ajustes en el proceso.
Entre las variables que pueden controlarse mediante las plataformas integradas se encuentran el suministro de aire, los niveles de pulpa y determinadas condiciones de operación.
La información también puede apoyar decisiones sobre dosificación de reactivos, dependiendo de la instrumentación y los controles disponibles en la planta.
El objetivo es mantener condiciones estables y evitar variaciones innecesarias en el flujo de material recuperado.
Metso complementa estas herramientas con analizadores Courier, que permiten obtener mediciones químicas frecuentes de las corrientes de proceso.
La combinación es importante porque relaciona la apariencia de la espuma con datos sobre la composición del mineral y del concentrado.
De esta manera, los sistemas automatizados pueden trabajar con información visual, mediciones químicas y parámetros operacionales.
La cámara por sí sola no modifica el funcionamiento de la planta: necesita integrarse con los controles correspondientes y operar conforme a las estrategias establecidas por los especialistas.
Una tecnología especialmente relevante para las grandes concentradoras
En las operaciones cupríferas de gran escala, las plantas concentradoras procesan enormes cantidades de mineral diariamente.
La flotación constituye una etapa esencial porque determina qué proporción del metal contenido en la alimentación puede recuperarse en forma de concentrado.
Incluso variaciones relativamente pequeñas en la recuperación pueden tener consecuencias económicas importantes cuando se trabaja con grandes volúmenes.
El desafío aumenta porque las características del mineral no permanecen constantes.
Durante la explotación de un yacimiento, pueden cambiar la dureza de las rocas, la proporción de especies minerales, la granulometría y otros factores que influyen en la separación.
Estos cambios pueden modificar rápidamente el comportamiento de la espuma.
El monitoreo continuo permite registrar esas variaciones y entregar información para corregir desviaciones sin depender únicamente de inspecciones visuales periódicas.
Además, los datos históricos pueden utilizarse para estudiar tendencias, evaluar cambios operacionales y desarrollar modelos digitales del proceso.
Metso también considera que estas capacidades pueden contribuir a futuros sistemas de simulación y optimización industrial.
No obstante, las mejoras efectivas de recuperación y costos dependen de las condiciones de cada instalación y no pueden establecerse únicamente por incorporar cámaras.
Lo que una cámara no puede determinar mirando la espuma
Aunque la tecnología permite observar diversas características de la flotación, existen limitaciones importantes.
El tamaño de las burbujas que aparecen en la superficie no representa necesariamente la distribución completa de burbujas dentro de la pulpa.
Además, su apariencia puede cambiar por factores como iluminación, formación de agrupaciones, densidad de la espuma y condiciones de operación.
Investigaciones sobre visión artificial aplicada a flotación han identificado dificultades para medir con precisión determinadas distribuciones de burbujas grandes en imágenes industriales.
Por eso, los algoritmos requieren una configuración y validación adecuadas.
También debe evitarse interpretar el color de la espuma como una medición química directa.
Aunque determinadas variaciones visuales pueden relacionarse con cambios en la composición o las condiciones del proceso, no permiten establecer por sí solas la ley de cobre del concentrado.
Para obtener esa información siguen siendo necesarios analizadores, muestreos y ensayos químicos.
La medición visual tampoco reemplaza los balances metalúrgicos utilizados para calcular la recuperación real.
El desafío es transformar imágenes en mejores decisiones operacionales
La evolución de FrothSense+ refleja una tendencia de la industria minera hacia sistemas capaces de obtener información continua desde etapas que tradicionalmente dependían en gran medida de la experiencia de los operadores.
Las cámaras industriales permiten observar fenómenos que cambian rápidamente, mientras que los algoritmos convierten esas imágenes en indicadores utilizados para supervisión y control.
En el caso de la flotación, esta capacidad resulta especialmente relevante porque el proceso responde a numerosas variables que interactúan simultáneamente.
El mayor potencial aparece cuando la información visual se combina con mediciones químicas, sensores de nivel, instrumentos de aireación y sistemas de automatización.
La innovación no consiste simplemente en observar burbujas mediante una cámara, sino en transformar su comportamiento en datos capaces de mejorar las decisiones de una planta concentradora.
Para las operaciones mineras, el objetivo final es mantener una recuperación estable, utilizar mejor los recursos disponibles y detectar oportunamente condiciones que puedan afectar la producción de concentrado.
REDIMIN Responde
¿Qué tecnología utiliza el sistema FrothSense+ de Metso para medir la espuma en las celdas de flotación?
El sistema FrothSense+ de Metso utiliza inteligencia artificial, visión computacional, iluminación controlada y algoritmos para medir el tamaño, movimiento y estabilidad de la espuma en las celdas de flotación.
¿Cuál es el objetivo principal del sistema FrothSense+ en las plantas concentradoras?
El objetivo principal del sistema FrothSense+ es identificar variaciones operacionales y facilitar ajustes antes de que afecten de manera importante la calidad del concentrado o la recuperación del mineral.
¿Cómo transforma FrothSense+ las observaciones visuales en datos digitales?
FrothSense+ utiliza cámaras digitales industriales para capturar imágenes de las burbujas, que son procesadas por algoritmos de visión artificial para calcular indicadores relacionados con el comportamiento de la espuma, como la distribución de tamaños de burbuja y la velocidad de desplazamiento.
¿Qué mejoras incorpora FrothSense+ respecto a sistemas anteriores de Metso?
FrothSense+ incorpora algoritmos de aprendizaje profundo que permiten analizar patrones visuales complejos y reconocer características difíciles de medir mediante procedimientos convencionales, como la distribución de burbujas y cambios en la textura y estabilidad de la espuma.
¿Cómo se integra FrothSense+ con otros sistemas de control en la planta?
FrothSense+ se integra con sistemas avanzados de control como Advanced Control Tools (ACT) y Flotation Optimizer, que utilizan la información operacional para modificar variables del circuito, como el suministro de aire y los niveles de pulpa, y apoyar decisiones sobre la dosificación de reactivos.
